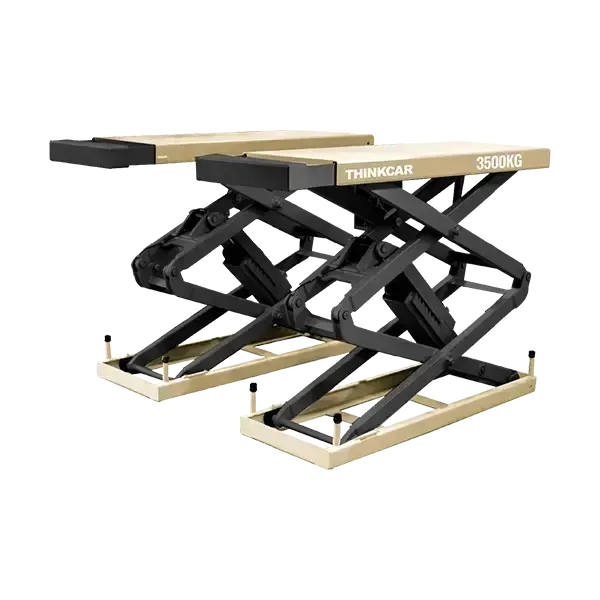

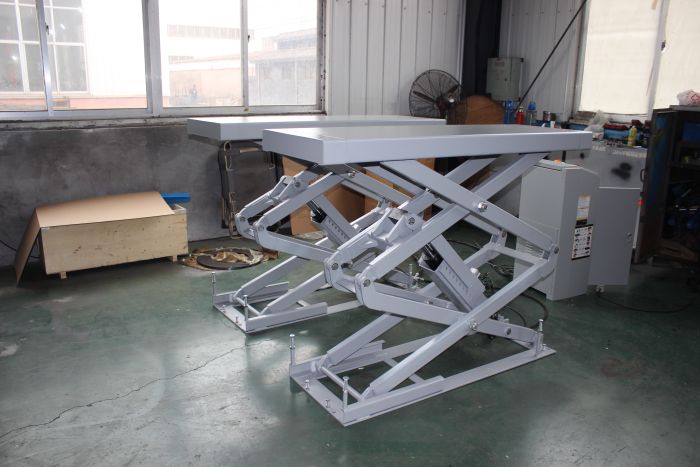

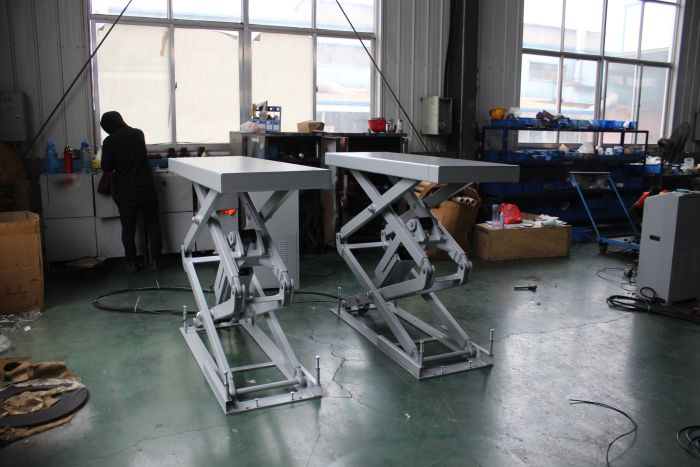

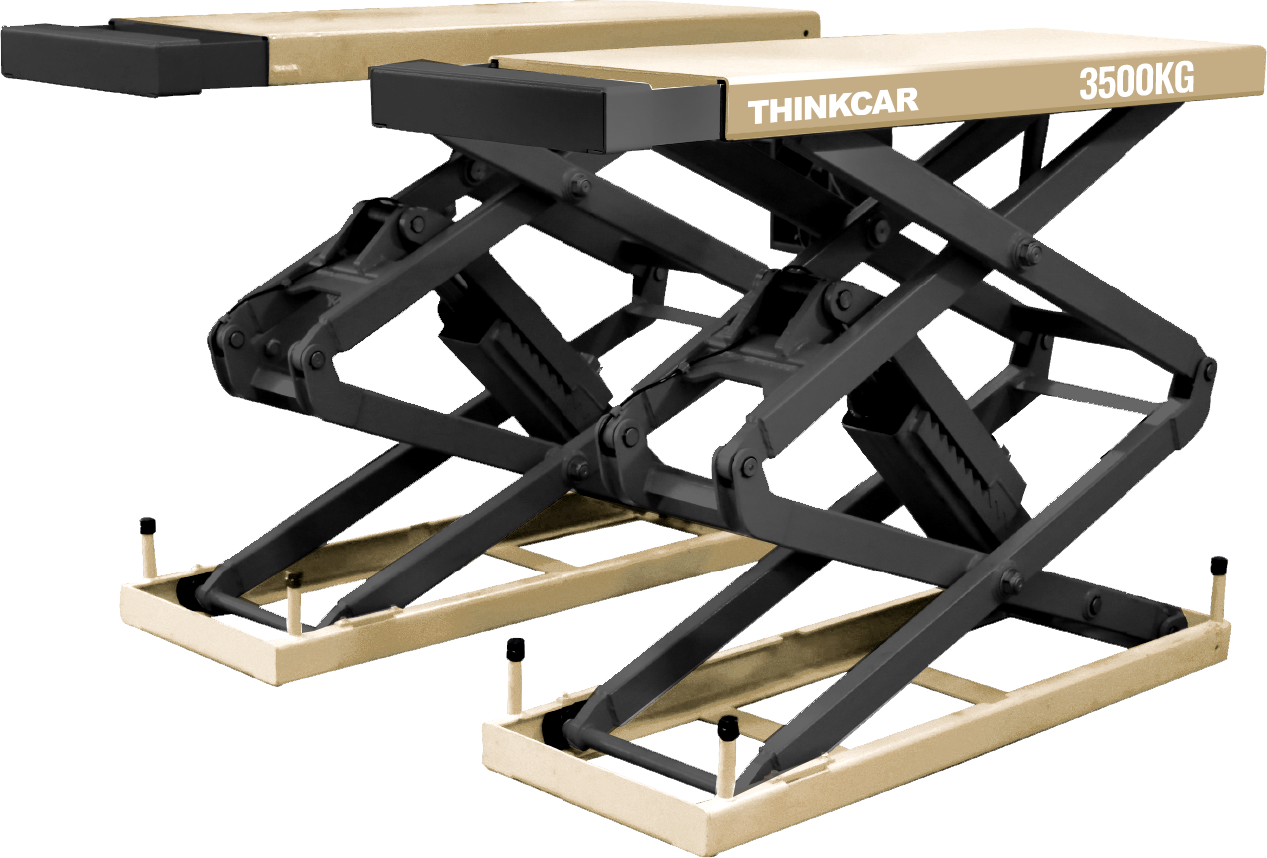

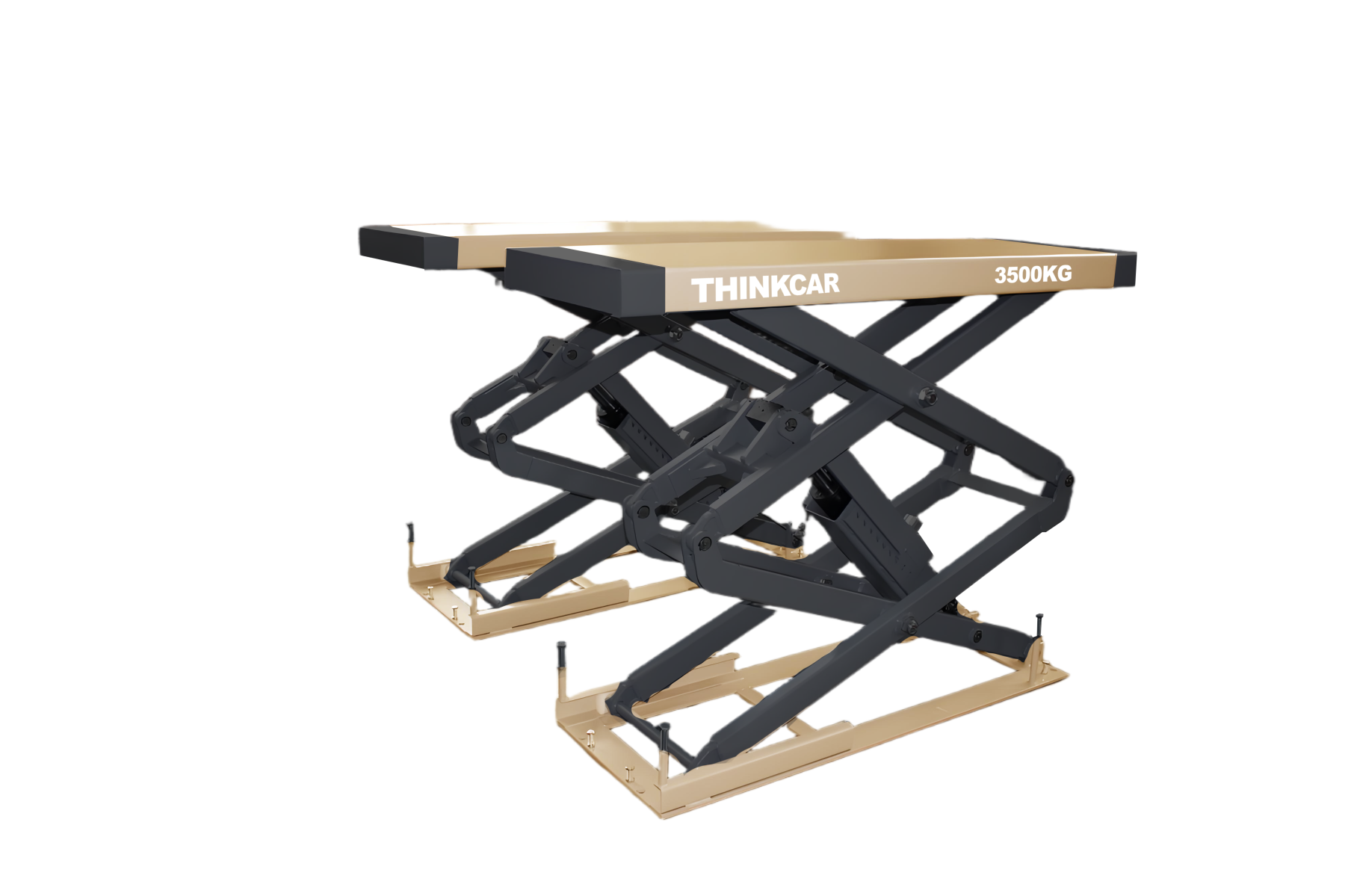

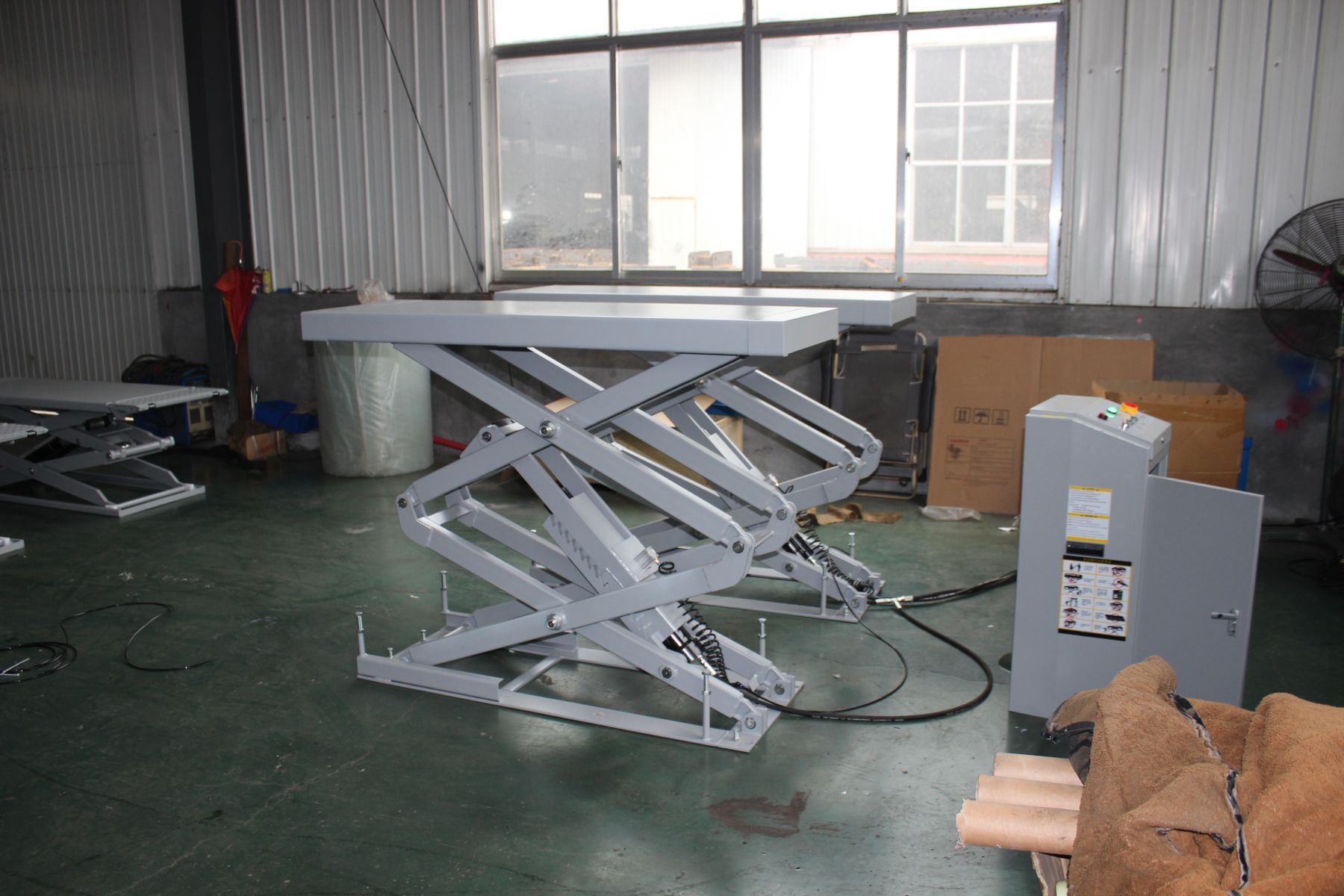

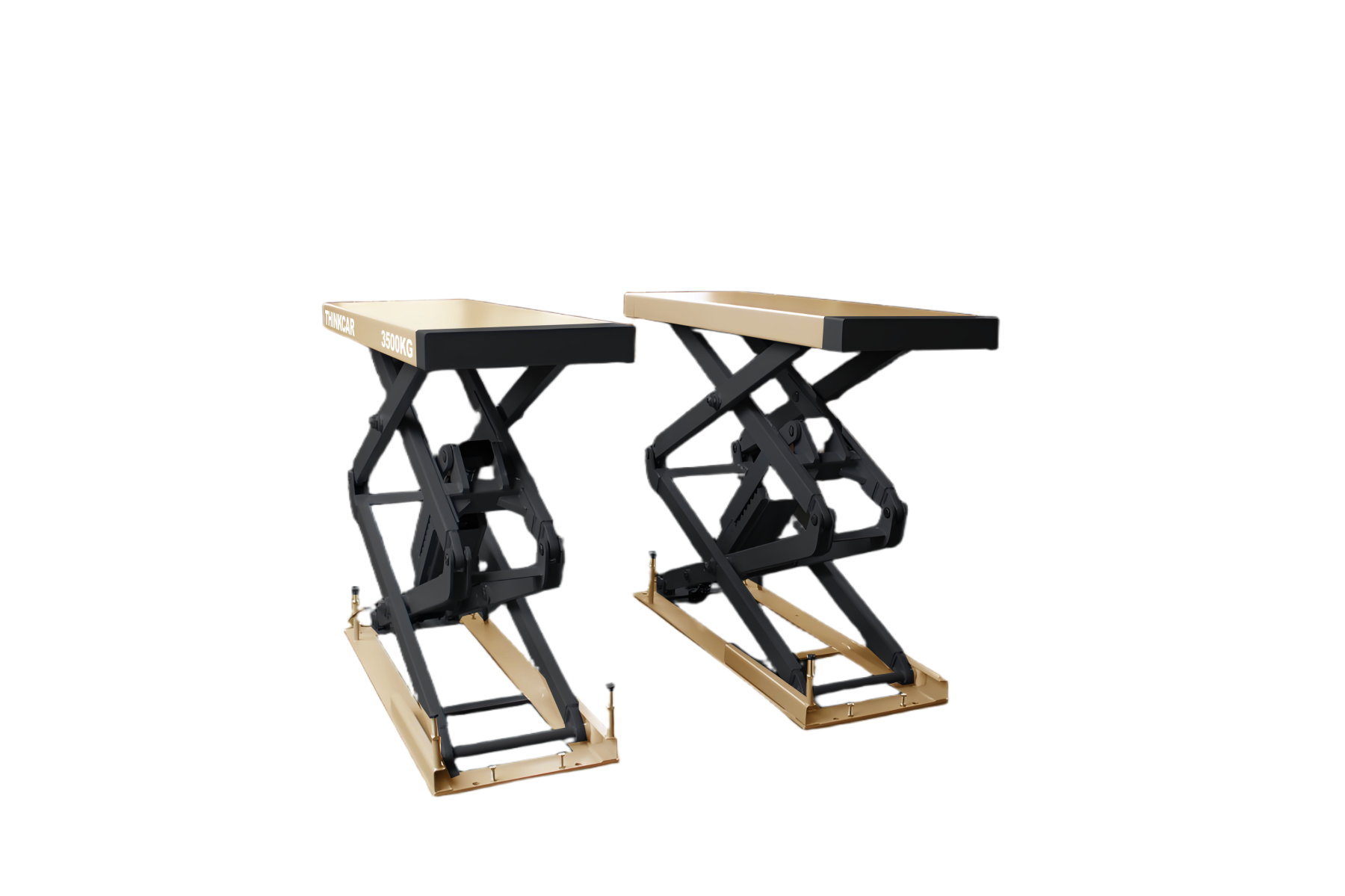

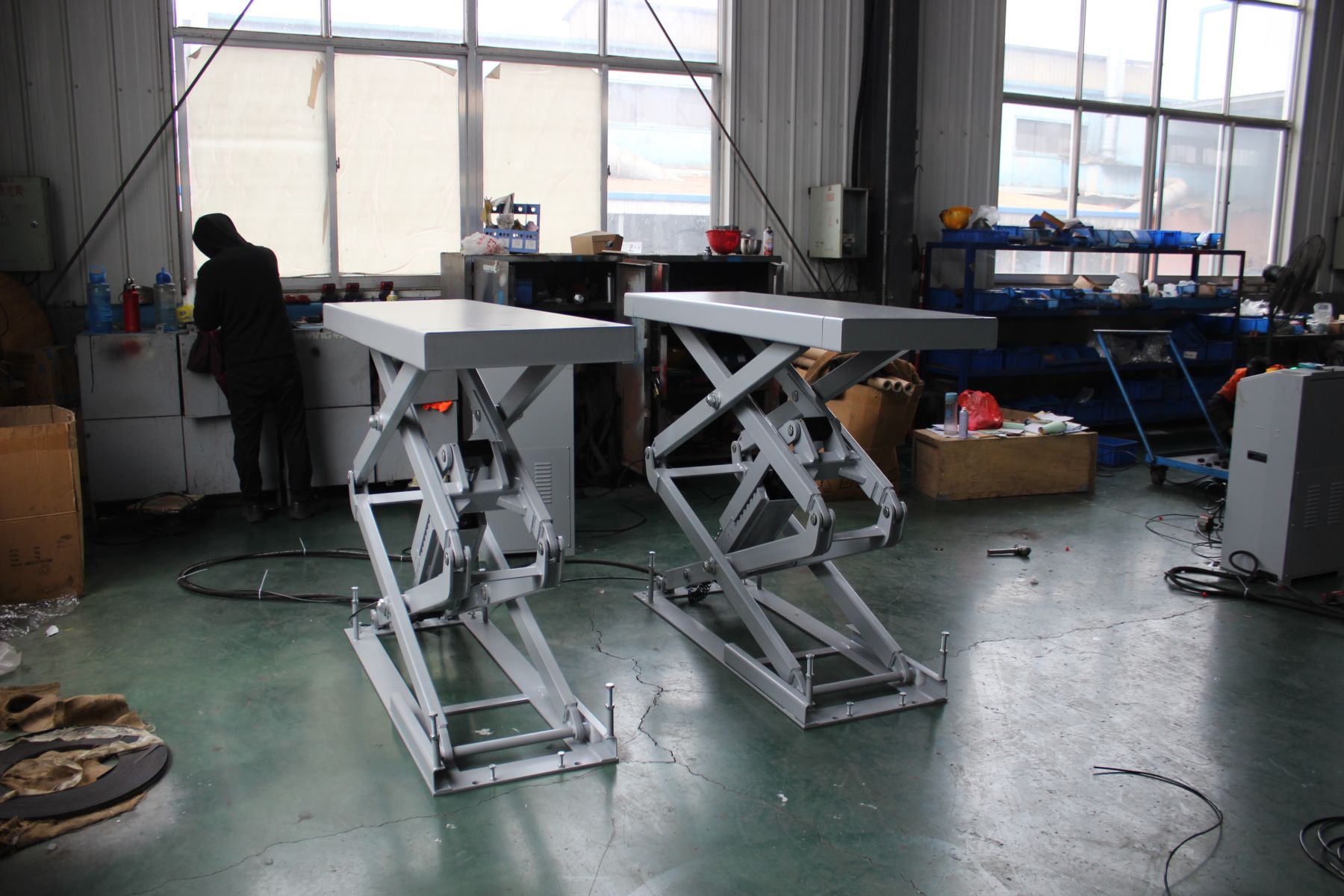

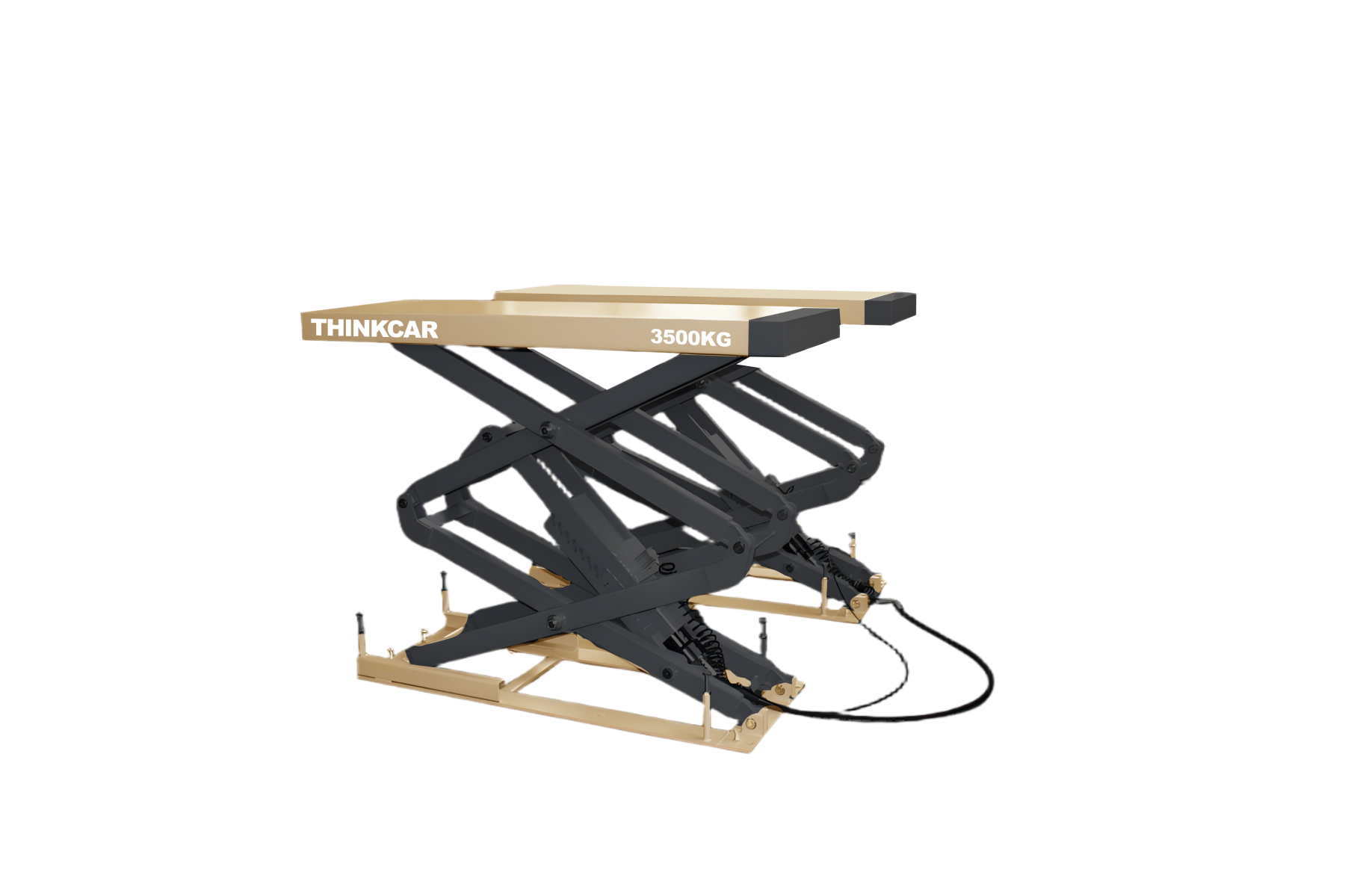

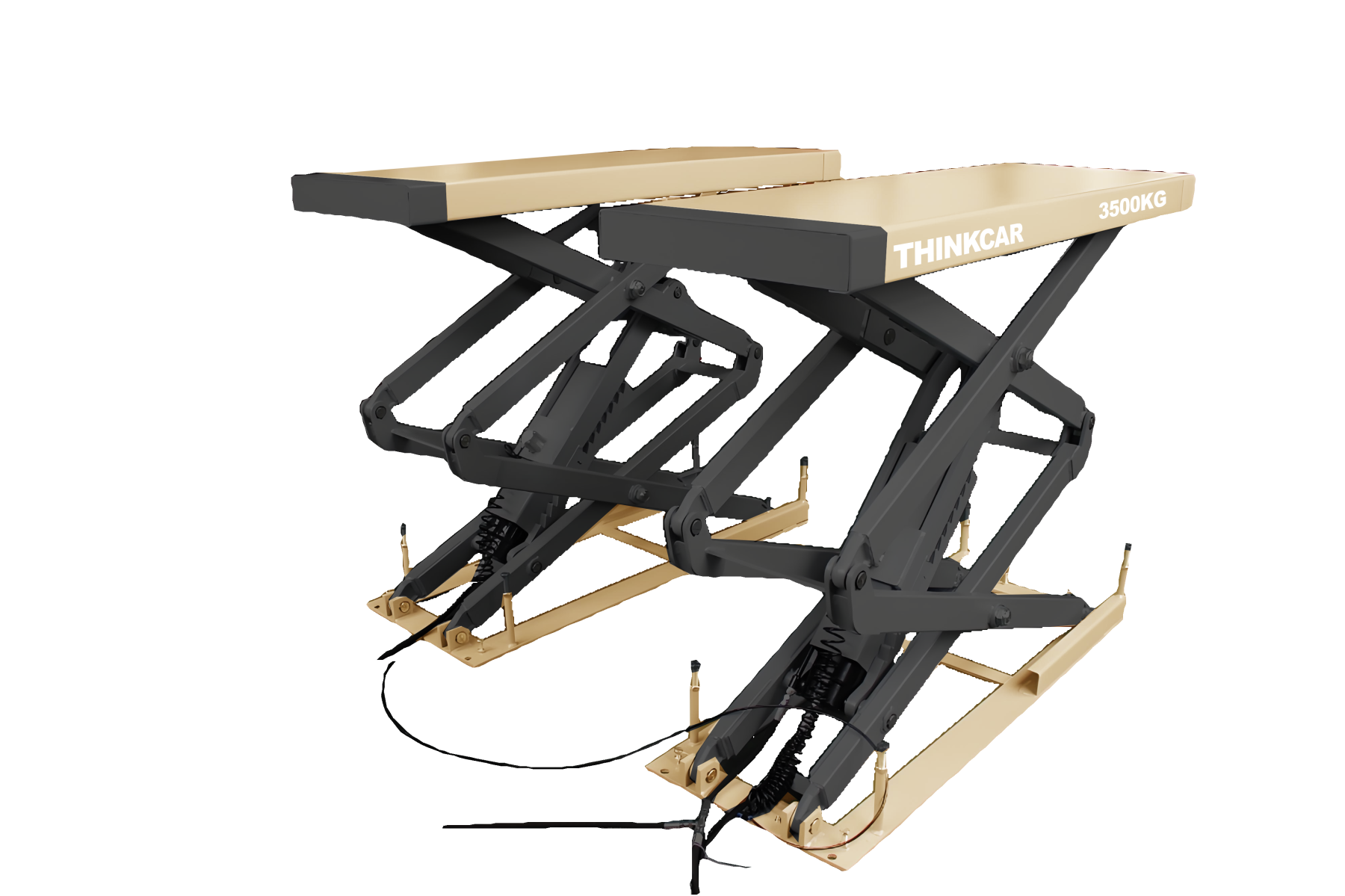

Thinkcar TVL-635 — заглиблений ножичний автомобільний підйомник 3,5 т 380 V (Колір уточнюйте)

Чому ця модель підходить для щоденної роботи?

Thinkcar TVL-635 розрахований на професійну експлуатацію в автосервісах, де важливі повноцінна висота підйому, вільний доступ до автомобіля та компактна організація робочого поста. Вантажопідйомність 3500 кг дозволяє обслуговувати легкові автомобілі, кросовери та позашляховики в межах допустимого навантаження.

Вбудований монтаж залишає робочу зону практично вільною, коли підйомник опущений. Регульована довжина платформ розширює діапазон сумісних автомобілів, а максимальна висота 2130 мм забезпечує повноцінний доступ до нижньої частини транспортного засобу.

Ключові параметри моделі

Thinkcar TVL-635 має вантажопідйомність 3500 кг і забезпечує підйом автомобіля до максимальної висоти 2130 мм. Ширина кожної платформи становить 550 мм, а залежно від виконання робоча довжина платформ регулюється в межах 1550–1740 мм або 1650–2050 мм.

Конструктивні особливості

Заглиблена конструкція

Thinkcar TVL-635 встановлюється у спеціально підготовлене заглиблення в бетонній основі. У нижньому положенні конструкція розташовується на рівні підлоги, завдяки чому сервісний пост залишається вільним для заїзду автомобіля та переміщення обладнання.
Такий формат особливо зручний для стаціонарних постів СТО, де потрібна повна висота підйому автомобіля без постійних виступаючих елементів на підлозі.

Регульовані платформи

Платформи TVL-635 мають регульовану довжину, що дозволяє адаптувати робочу зону під автомобілі з різною колісною базою. Заводська документація передбачає виконання з одно- або двостороннім подовженням платформ.

Для стандартної конфігурації довжина становить 1550–1740 мм, а для версії з двостороннім подовженням — 1650–2050 мм. Ширина кожної платформи становить 550 мм.

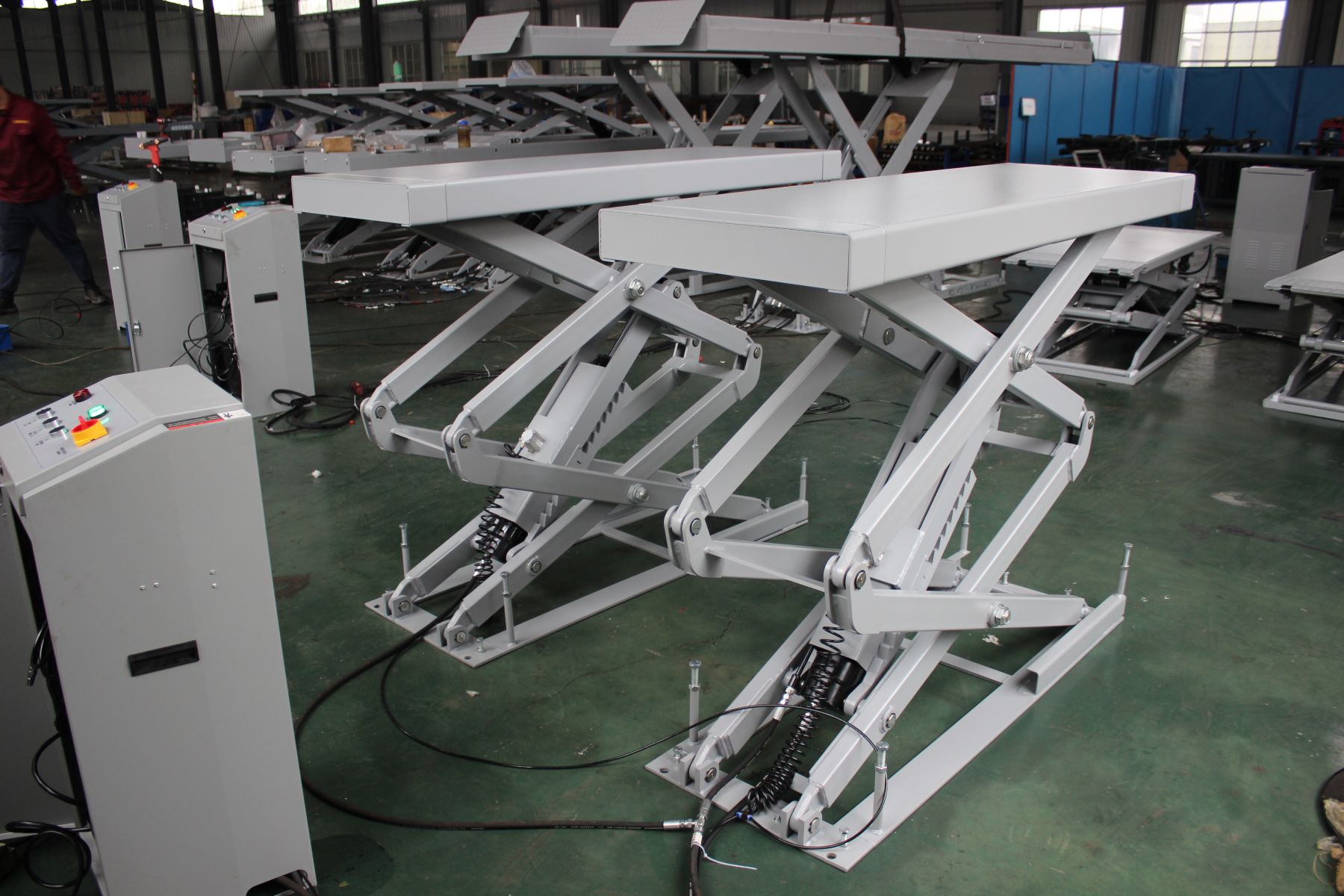

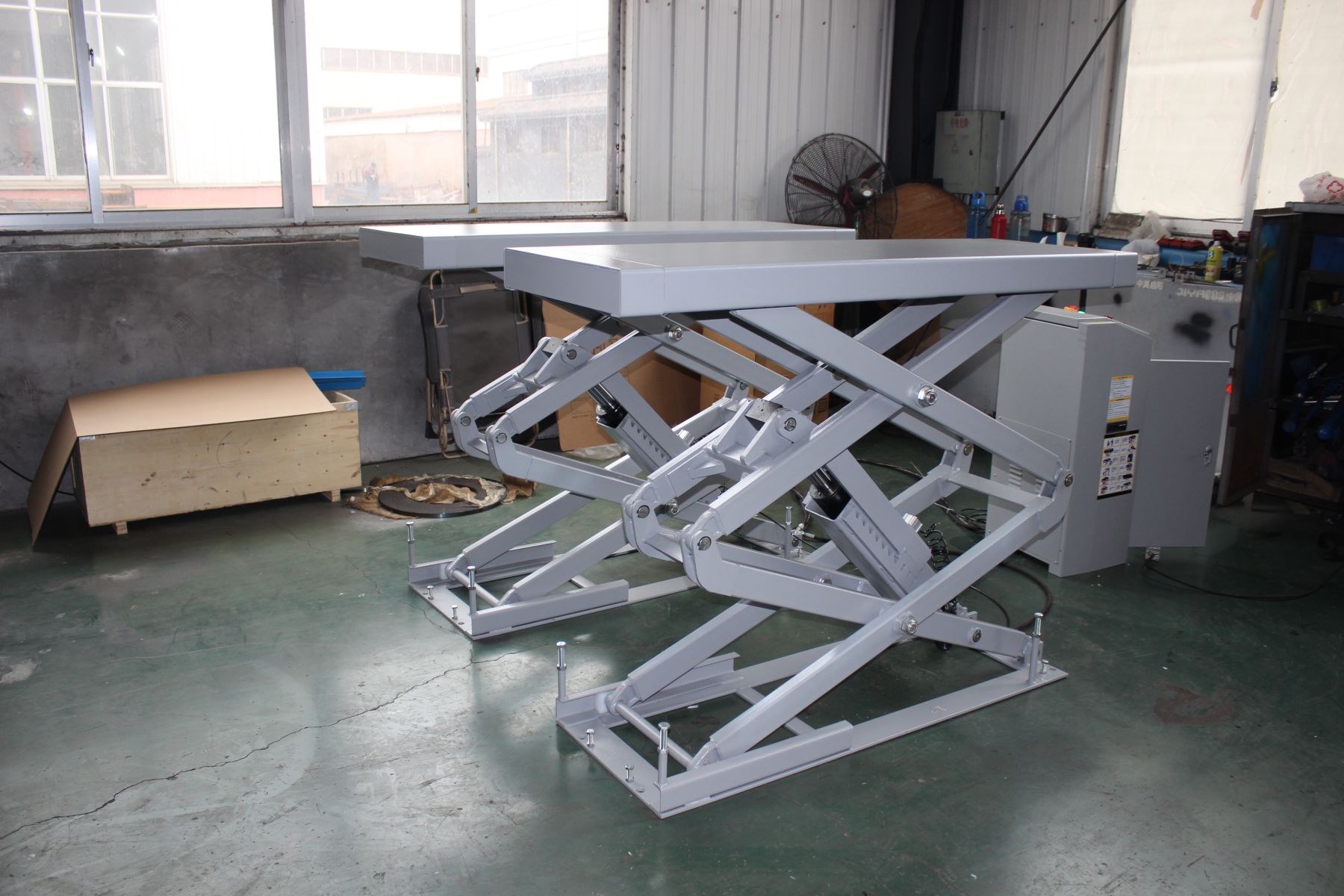

Ножичний механізм та електрогідравлічна система

Підйом TVL-635 здійснюється ножичним електрогідравлічним механізмом. Гідростанція з електродвигуном потужністю 2,2 кВт подає оливу до гідроциліндрів обох платформ, забезпечуючи підйом автомобіля масою до 3500 кг на висоту до 2130 мм.

Під час монтажу передбачено окреме гідравлічне вирівнювання платформ за допомогою регулювальних клапанів. Це дозволяє налаштувати однакову висоту та узгоджений рух лівої й правої платформ.

Система безпеки та пневматичне розблокування

TVL-635 оснащений механічними стопорами безпеки, які дозволяють зафіксувати обидві платформи на робочій висоті. Перед опусканням підйомник автоматично короткочасно підіймається, щоб зняти навантаження зі стопорів, після чого пневматичний механізм виводить захисні зачепи із зачеплення.

Для роботи пневматичного розблокування потрібне стиснене повітря з робочим тиском 6–8 кг/см². Виробник також передбачає очищення стисненого повітря від вологи за допомогою водовідділювача для стабільної роботи пневматичного клапана та механізму розблокування.

Конструкція TVL-635 пройшла заводські випробування динамічним навантаженням 120% та статичним навантаженням 150% від номінальної вантажопідйомності.

24-вольтове керування та кінцеві вимикачі

Система керування TVL-635 використовує низьковольтний контур 24 В та верхні і нижні кінцеві вимикачі. Панель керування дозволяє виконувати підйом, опускання та встановлення платформ на механічні стопори безпеки.
Кінцеві вимикачі обмежують рух конструкції у крайніх положеннях, а під час опускання передбачена автоматична затримка для розблокування механічних стопорів.

Комплектація

Примітка: Фактична комплектація та виконання платформ можуть відрізнятися залежно від модифікації та партії постачання. Перед оформленням замовлення рекомендуємо уточнити комплектацію конкретного TVL-635.

Thinkcar Україна забезпечує гарантійну та сервісну підтримку TVL-635 відповідно до умов постачання обладнання. Також доступна консультація щодо монтажу, експлуатації, технічного обслуговування та підбору запасних частин і комплектуючих.

Сертифікація і безпека

Thinkcar TVL-635 зазначений у сертифікаті EC Type-Examination відповідно до Machinery Directive 2006/42/EC. Під час оцінювання застосовано стандарти EN ISO 12100:2010, EN 60204-1:2018 та EN 1493:2022.

Вимоги до встановлення та експлуатації

Thinkcar TVL-635 потребує підготовленого монтажного приямка та стаціонарного встановлення на міцній бетонній основі. Виробник вимагає міцність бетону не менше 3000 PSI, загальну товщину бетонної плити від 180 мм та допустиме відхилення за рівнем не більше 5 мм.

Для зони монтажного приямка на заводській схемі зазначена товщина бетонної основи понад 200 мм. Нову бетонну основу перед встановленням необхідно витримувати не менше 7 днів. Рекомендована вільна висота приміщення для експлуатації підйомника — не менше 4 м.

Під час монтажу також необхідно передбачити підведення електроживлення, гідравлічних магістралей і пневматичної лінії. Виробник передбачає фіксацію конструкції вісьмома анкерними болтами. Монтаж і підключення обладнання повинні виконувати кваліфіковані спеціалісти.

Що потрібно знати перед покупкою?

• Для яких автомобілів призначений TVL-635?

Thinkcar TVL-635 призначений для підйому легкових автомобілів, кросоверів та інших транспортних засобів масою до 3500 кг. Регульована довжина платформ дозволяє адаптувати точки підхоплення під автомобілі з різною колісною базою.

• Чи потрібен монтажний приямок?

Так. TVL-635 є заглибленим ножичним підйомником і потребує попередньо підготовленого монтажного приямка відповідно до заводської схеми. Після встановлення в нижньому положенні конструкція розташовується на рівні підлоги.

• Яке живлення потрібне?

Виробник передбачає виконання TVL-635 на 220 В або 380 В, 50 Гц. Потужність електродвигуна становить 2,2 кВт. Перед підключенням необхідно перевірити версію конкретної модифікації обладнання.

• Чи потрібне стиснене повітря?

Так. Стиснене повітря використовується для роботи пневматичного механізму розблокування стопорів безпеки. Робочий тиск становить 6–8 кг/см². Для стабільної роботи пневматичних компонентів виробник рекомендує очищати повітря від вологи за допомогою водовідділювача.

• Чи є доставка та введення в експлуатацію?

Так. Ми здійснюємо доставку по Україні та можемо організувати професійний монтаж, підключення й первинне налаштування TVL-635. Через заглиблений тип встановлення рекомендуємо заздалегідь узгодити розміри монтажного приямка, підготовку бетонної основи та підведення необхідних комунікацій зі спеціалістом Thinkcar Україна.

• Технічне обслуговування?

Під час експлуатації необхідно контролювати чистоту рухомих частин, стан гідравлічних циліндрів, герметичність магістралей, анкерні кріплення та справність механізмів безпеки. Рухомі шарнірні з'єднання необхідно регулярно змащувати.

Кожні 3 місяці виробник рекомендує перевіряти гідравлічний контур, анкерні кріплення, насос і систему безпеки. Кожні 6 місяців необхідно контролювати стан гідравлічної оливи, а кожні 12 місяців — виконувати загальний огляд обладнання та перевірку електричної системи кваліфікованим спеціалістом.

Потрібна консультація?

Не впевнені, чи підійде Thinkcar TVL-635 для вашого СТО?

Наші спеціалісти допоможуть оцінити габарити робочого поста, підготовку монтажного приямка, сумісність з автомобілями, версію живлення та вимоги до пневматичної системи.

Отримати консультацію спеціаліста

💡 Важливо при виборі: Thinkcar TVL-635 — стаціонарний заглиблений ножичний автомобільний підйомник вантажопідйомністю 3500 кг із робочою висотою 330–2130 мм. Модель призначена для професійних сервісних постів, де потрібна повна висота підйому автомобіля та вільна підлога в нижньому положенні.

TVL-635 потребує підготовленого монтажного приямка, міцної бетонної основи та підключення стисненого повітря для роботи системи розблокування стопорів. Перед замовленням також необхідно уточнити виконання платформ — з одностороннім або двостороннім подовженням — та версію електроживлення 220/380 В.
