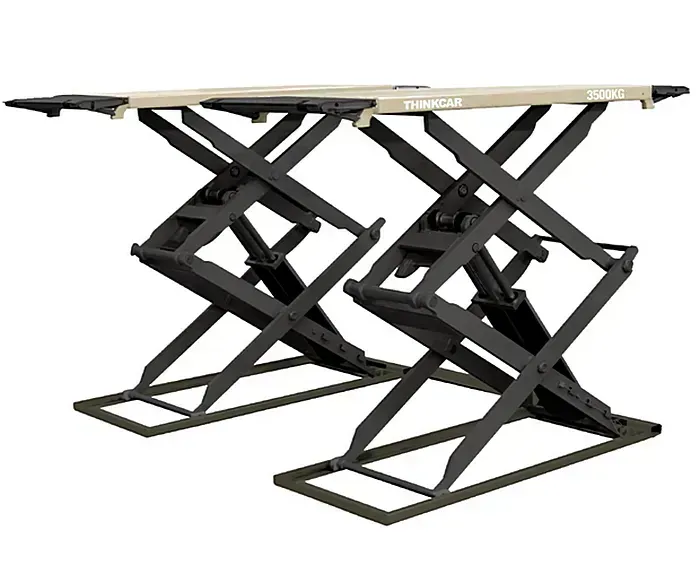

Thinkcar TVL-735 — ультратонкий ножичний автомобільний підйомник 3,5 т 380 V (Колір уточнюйте)

Чому ця модель підходить для щоденної роботи?

Thinkcar TVL-735 поєднує повну висоту підйому автомобіля з ультратонкою конструкцією, яка не потребує облаштування монтажного приямка. Початкова висота всього 115 мм полегшує заїзд автомобілів із невеликим дорожнім просвітом, а вантажопідйомність 3500 кг дозволяє використовувати обладнання для обслуговування широкого спектра легкових автомобілів і кросоверів.

Подовжувані платформи дозволяють адаптувати робочу зону під різну колісну базу, а електрогідравлічний привід із чотирма гідроциліндрами забезпечує підйом на висоту до 1850 мм. Модель підходить для стаціонарних сервісних постів, де потрібен повноцінний доступ до нижньої частини автомобіля без складного заглибленого монтажу.

Ключові параметри моделі

Thinkcar TVL-735 має вантажопідйомність 3500 кг і максимальну висоту підйому 1850 мм. Початкова висота становить лише 115 мм, а довжина платформ регулюється від 1475 до 2000 мм. Ширина кожної платформи — 650 мм.

Конструктивні особливості

Ультратонка конструкція без монтажного приямка

TVL-735 розроблений для встановлення без монтажного приямка. У складеному положенні висота конструкції становить лише 115 мм, тому підйомник монтується безпосередньо на підготовлену бетонну основу.

Така конструкція значно спрощує підготовку сервісного поста порівняно із заглибленими ножичними підйомниками та дозволяє використовувати модель у приміщеннях, де облаштування приямка небажане або неможливе.

Подовжувані платформи та заїзні секції

Платформи TVL-735 регулюються по довжині в межах 1475–2000 мм, що дозволяє адаптувати точки підхоплення під автомобілі з різною колісною базою. Ширина кожної платформи становить 650 мм.

Кінцеві секції виконують подвійну функцію: у нижньому положенні вони полегшують заїзд автомобіля на ультратонкий підйомник, а під час роботи можуть використовуватися як продовження платформи для довших автомобілів.

Чотирициліндрова електрогідравлічна система

TVL-735 використовує електрогідравлічний привід із чотирма гідроциліндрами — основними та допоміжними циліндрами обох платформ. Електродвигун потужністю 2,2 кВт приводить у дію насосну станцію, яка забезпечує підйом автомобіля масою до 3500 кг.

Для узгодження положення платформ передбачене ручне гідравлічне вирівнювання. Під час монтажу регулювальні клапани дозволяють вирівняти ліву та праву платформи, після чого в нормальному робочому режимі клапани залишаються закритими.



Система безпеки та пневматичне розблокування

TVL-735 оснащений механічними стопорами безпеки з пневматичним розблокуванням. Під час роботи механічна фіксація утримує платформи на робочій висоті, а перед опусканням пневматична система звільняє стопори.

Додатково передбачені низьковольтна система керування 24 В, кінцевий вимикач, захисний клапан гідросистеми та звукове попередження під час опускання в нижню зону. Під час опускання платформа зупиняється приблизно на висоті 400 мм; подальше опускання виконується окремою командою із звуковим попередженням.

Виробник також заявляє про випробування конструкції динамічним навантаженням 120% та статичним навантаженням 150% від номінальної вантажопідйомності.

Комплектація

Примітка: Фактична комплектація може відрізнятися залежно від модифікації та партії постачання. Перед оформленням замовлення рекомендуємо уточнити комплектацію конкретного TVL-735.

Для Thinkcar TVL-735 у заводській документації зазначений гарантійний строк 1 рік за умови дотримання вимог до монтажу, експлуатації та технічного обслуговування. Thinkcar Україна забезпечує консультаційну й сервісну підтримку, а також допомогу з підбором запасних частин і комплектуючих.

Сертифікація і безпека

Thinkcar TVL-735 зазначений у сертифікаті EC Type-Examination відповідно до Machinery Directive 2006/42/EC. Під час оцінювання застосовано стандарти EN ISO 12100:2010, EN 60204-1:2018 та EN 1493:2022.

Вимоги до встановлення та експлуатації

Thinkcar TVL-735 не потребує монтажного приямка та встановлюється безпосередньо на підготовлену бетонну основу. Виробник вимагає міцності бетону понад 3000 PSI, мінімальної товщини плити 200 мм і відхилення за рівнем не більше 5 мм.

Нову бетонну основу перед монтажем необхідно витримувати понад 28 днів. Підйомник фіксується до основи анкерними болтами, після чого встановлюються захисні пластини для гідравлічних, електричних і пневматичних магістралей.

Для роботи необхідно передбачити електроживлення відповідної модифікації TVL-735 та підключення стисненого повітря для пневматичного механізму розблокування стопорів.

Що потрібно знати перед покупкою?

• Для яких автомобілів призначений TVL-735?

TVL-735 призначений для підйому автомобілів масою до 3500 кг. Подовжувані платформи 1475–2000 мм дозволяють адаптувати точки підхоплення під автомобілі з різною колісною базою. Перед підйомом необхідно правильно розташувати автомобіль та встановити гумові блоки у рекомендованих виробником автомобіля точках підхоплення.

• Чи потрібен монтажний приямок?

Ні. TVL-735 має ультратонку конструкцію з початковою висотою 115 мм і призначений для надпідлогового монтажу. Потрібна лише підготовлена бетонна основа, що відповідає вимогам виробника.

• Яке живлення потрібне?

Виробник передбачає виконання TVL-735 на 220 В або 380 В, 50 Гц. Потужність електродвигуна становить 2,2 кВт. Перед підключенням необхідно перевірити характеристики конкретної модифікації обладнання.

• Чи потрібне стиснене повітря?

Так. Для роботи пневматичного механізму розблокування стопорів необхідне джерело стисненого повітря з робочим тиском приблизно 0,6–0,8 МПа.

• Чи є доставка та введення в експлуатацію?

Так. Ми здійснюємо доставку по Україні та можемо організувати професійний монтаж, підключення й первинне налаштування TVL-735. Перед встановленням рекомендуємо узгодити стан бетонної основи, розміщення обладнання, електроживлення та підведення пневматичної лінії.

• Технічне обслуговування?

Перед кожним використанням необхідно перевіряти роботу механічних стопорів безпеки, герметичність гідравлічних з'єднань, електричне підключення, затягування анкерних болтів і стан підйомних елементів.

Щотижня рекомендується повторно контролювати гідравлічні з'єднання, електрику, анкери та підйомний механізм. Кожні 3 місяці необхідно перевіряти болтові з'єднання, герметичність гідросистеми, змащення та зношування рухомих вузлів. Один раз на рік виробник передбачає перевірку стану гідравлічної оливи та загальний контроль зношування механізмів.

Потрібна консультація?

Не впевнені, чи підійде Thinkcar TVL-735 для вашого СТО?

Наші спеціалісти допоможуть оцінити сумісність з автомобілями, стан бетонної основи, необхідну робочу зону, версію електроживлення та вимоги до пневматичної системи.

Отримати консультацію спеціаліста

💡 Важливо при виборі: Thinkcar TVL-735 — ультратонкий ножичний автомобільний підйомник вантажопідйомністю 3500 кг із максимальною висотою підйому 1850 мм та початковою висотою лише 115 мм. Робоча довжина платформ регулюється в межах 1475–2000 мм, а ширина кожної платформи становить 650 мм.

На відміну від заглибленого TVL-635, TVL-735 не потребує монтажного приямка, але повинен бути закріплений на міцній рівній бетонній основі. Для роботи системи розблокування механічних стопорів також необхідне підключення стисненого повітря.
