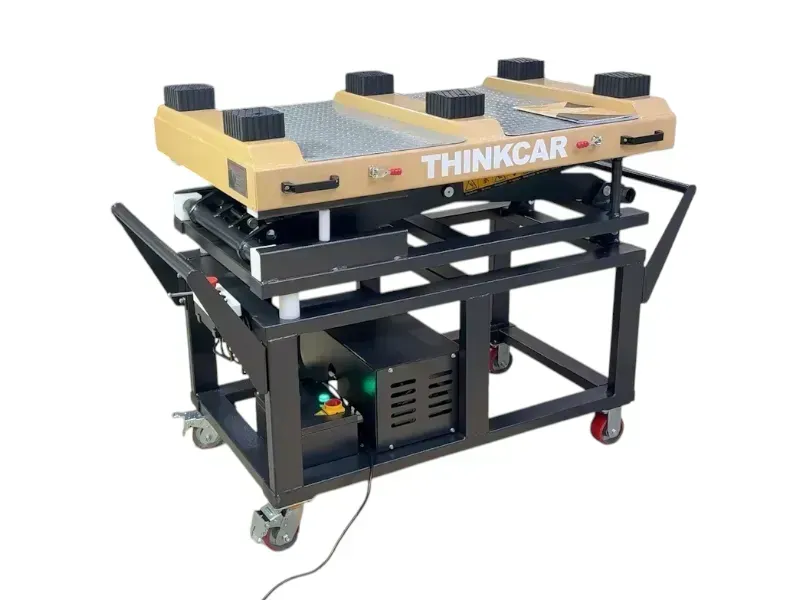

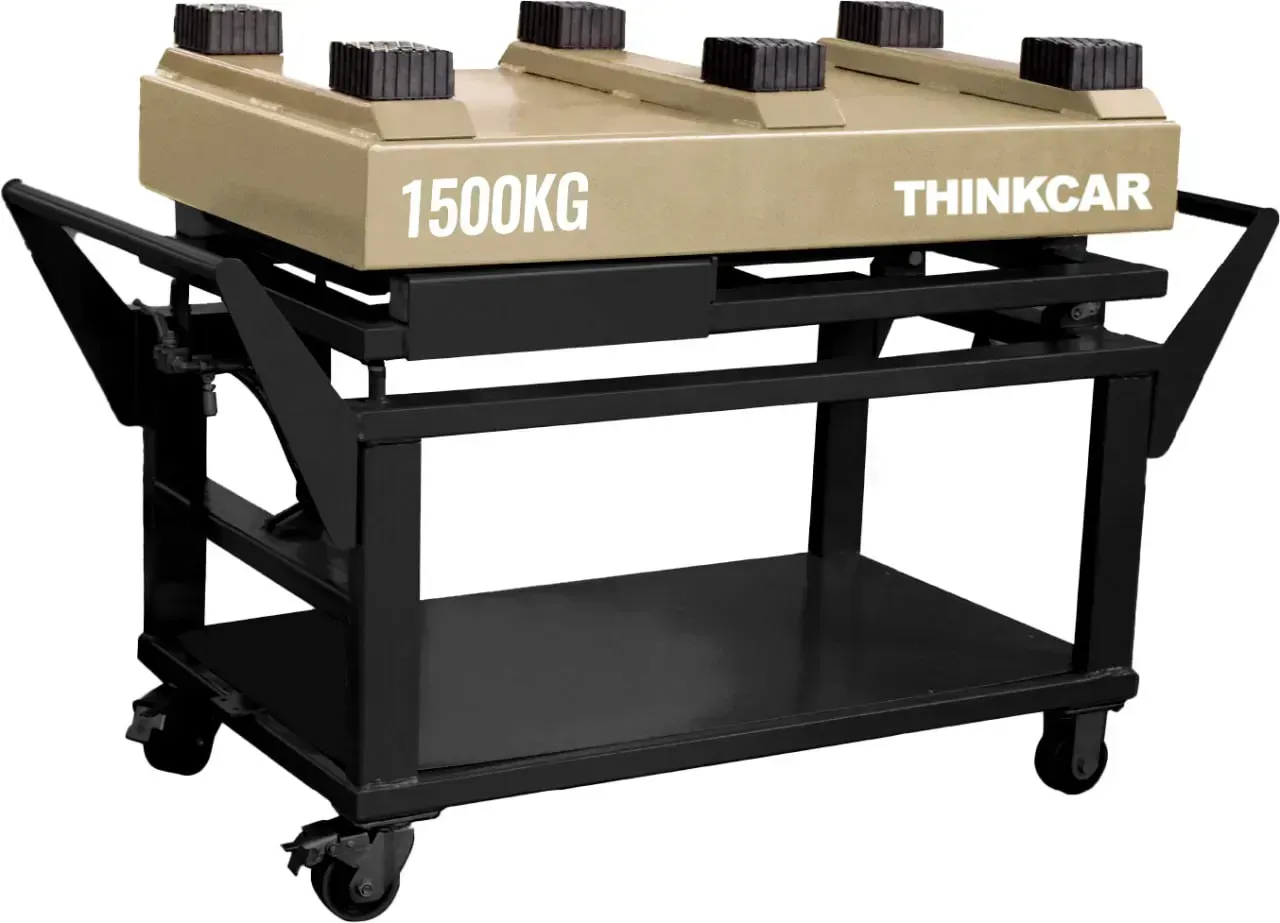

Thinkcar TVL-515 — підкатний підйомник для батарей електромобілів та агрегатів, 1,5 т

Чому ця модель підходить для щоденної роботи?

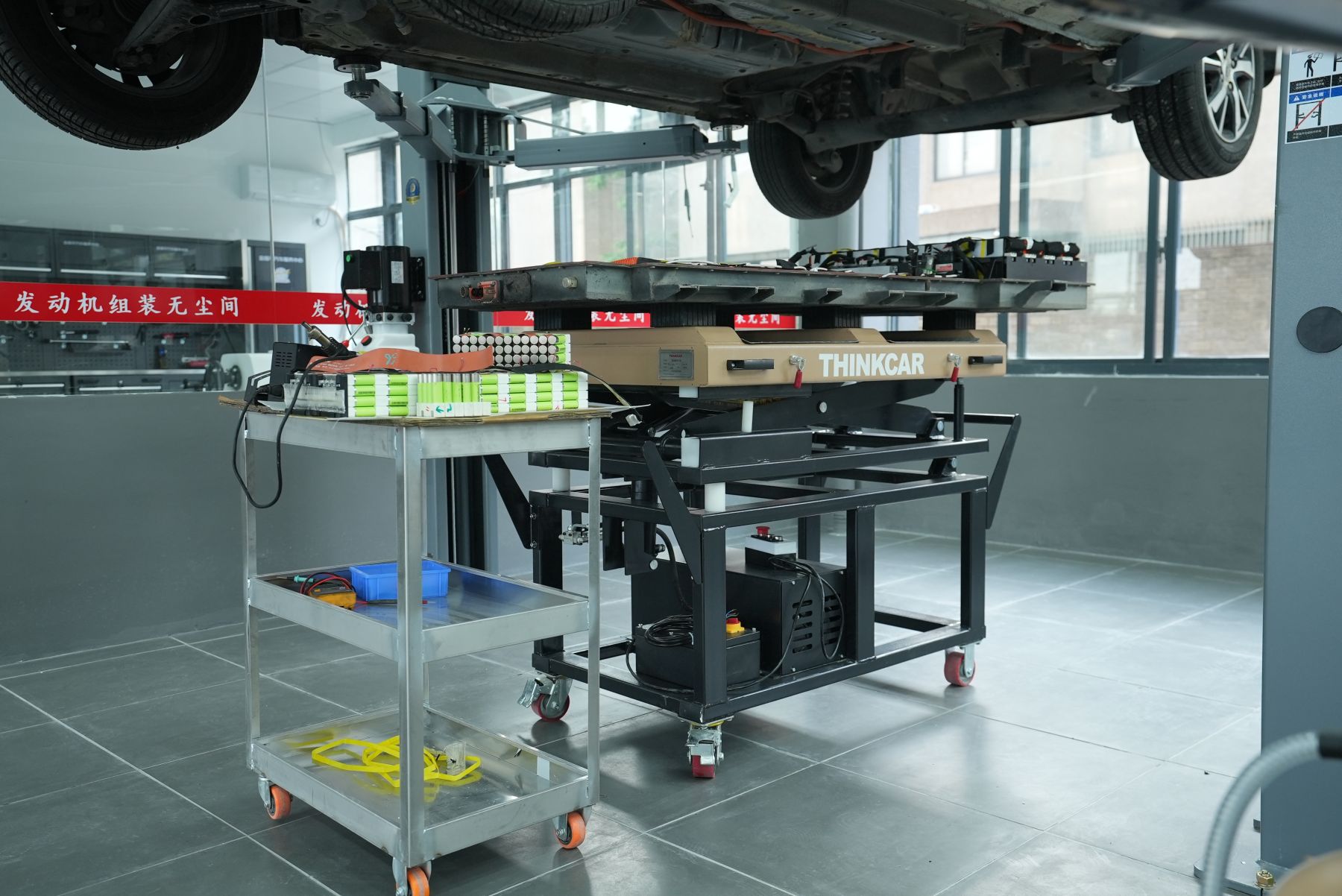

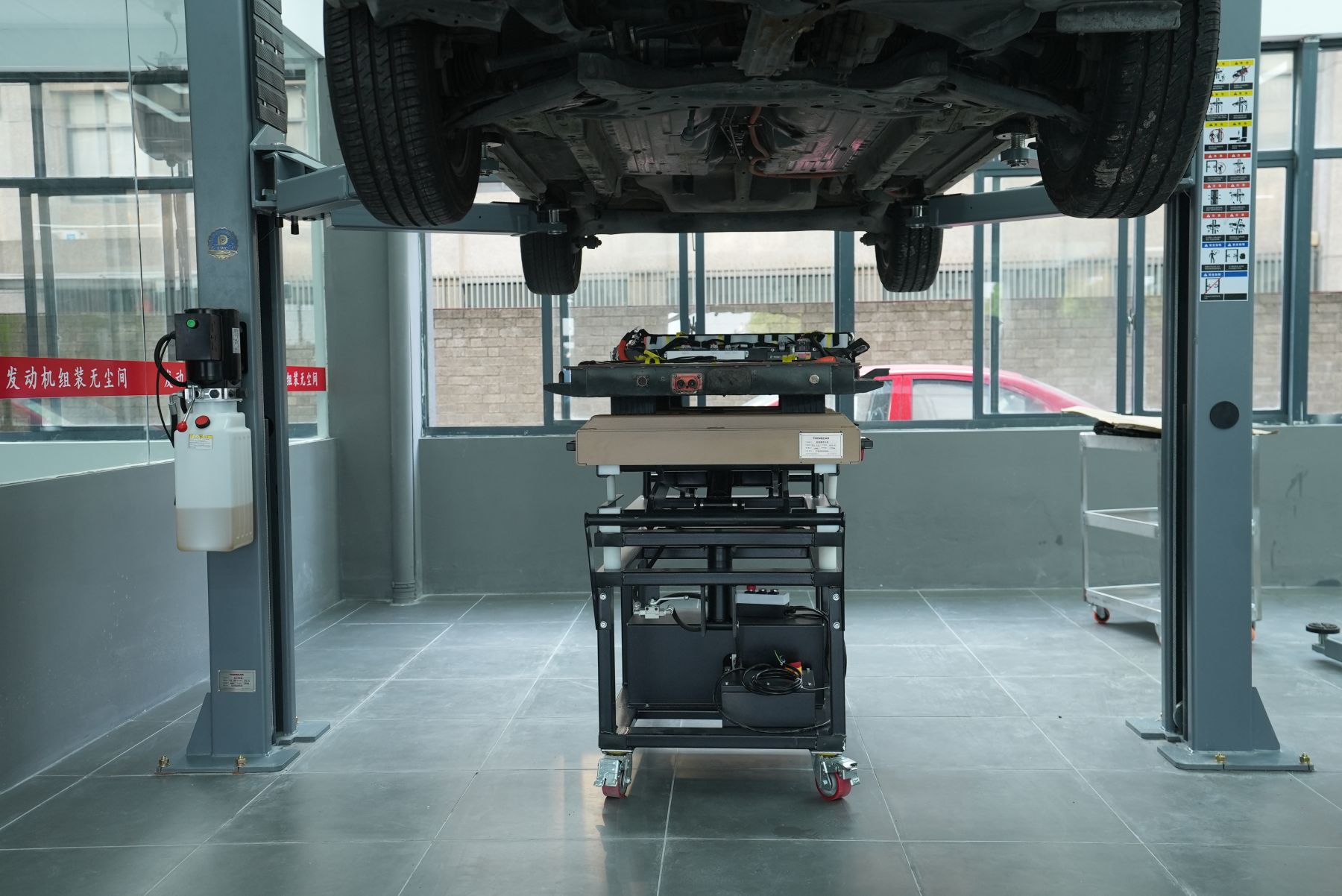

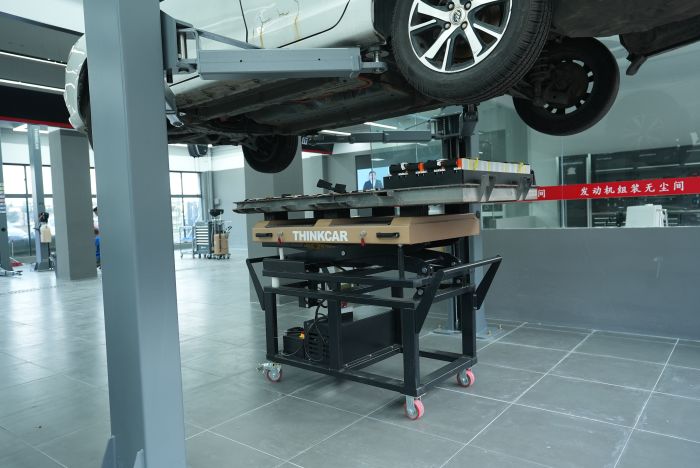

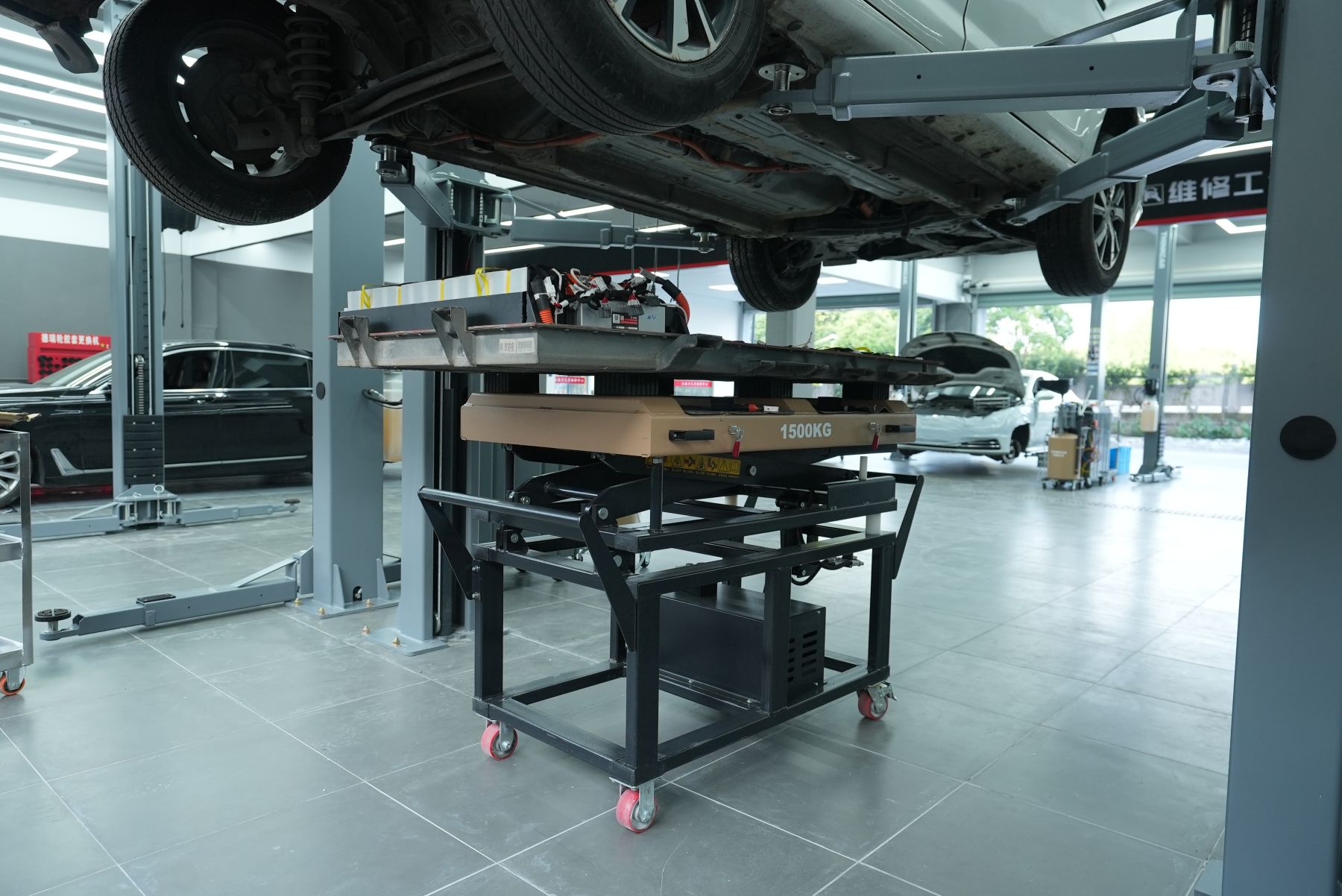

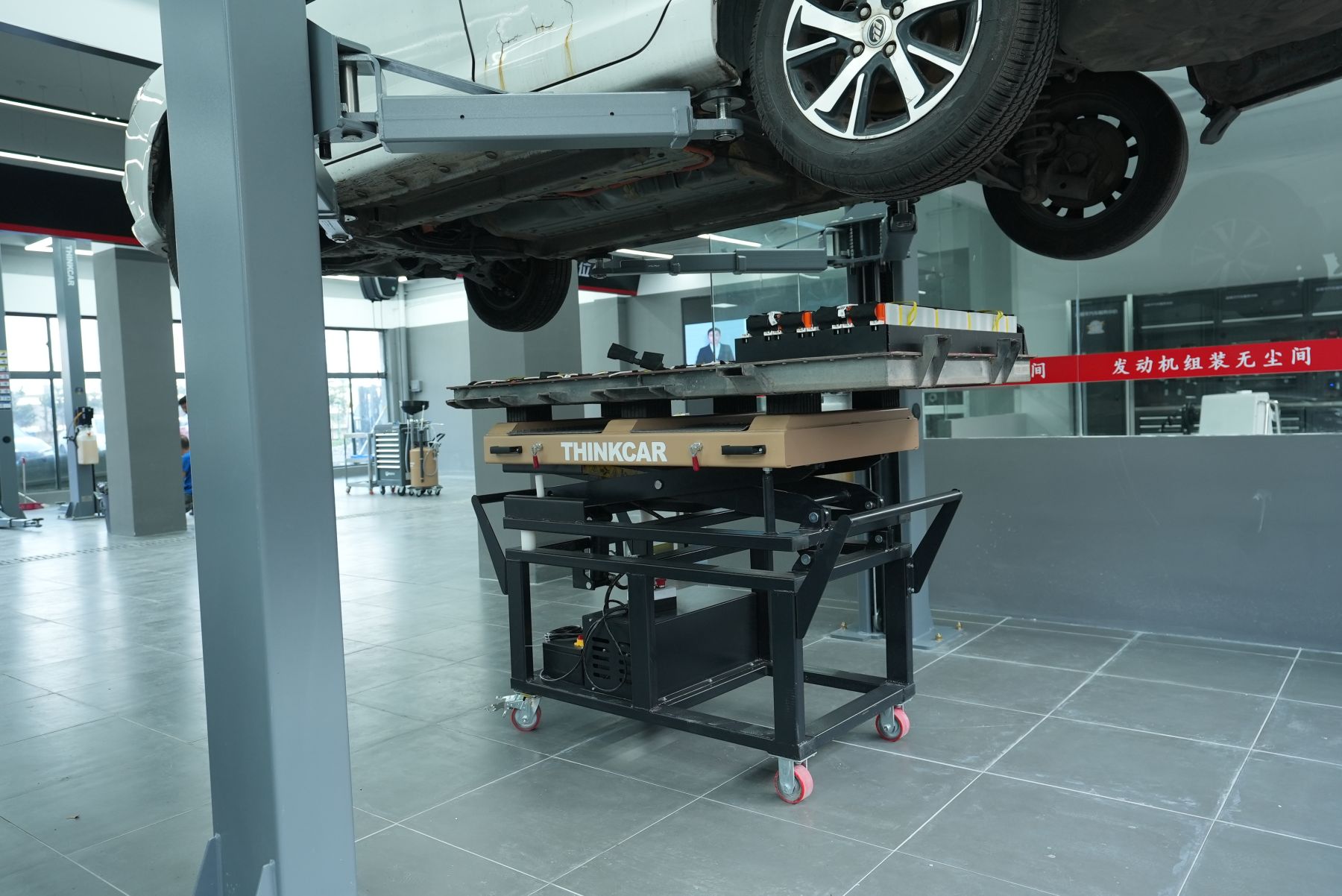

Thinkcar TVL-515 створений для сервісних робіт, де необхідно переміщувати та точно позиціонувати важкі автомобільні компоненти. Вантажопідйомність 1500 кг дозволяє працювати з тяговими батареями електромобілів, двигунами, коробками передач, приводними мостами, елементами підвіски та іншими агрегатами в межах допустимого навантаження.

Мобільна колісна база полегшує переміщення обладнання в межах робочої зони, а електрогідравлічна система з основним і допоміжним циліндрами забезпечує підйом та коригування положення платформи. Переносний кнопковий пульт дозволяє оператору керувати обладнанням безпосередньо біля робочої зони.

Ключові параметри моделі

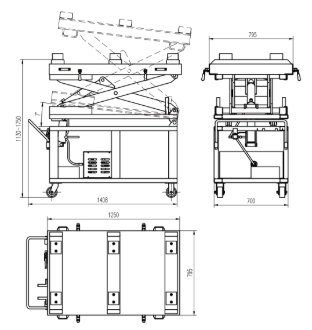

Thinkcar TVL-515 має вантажопідйомність 1500 кг і максимальну висоту підйому 1850 мм. Довжина робочої поверхні становить 1250 мм, а конструкція передбачає регулювання нахилу не менше ніж на 6° та поперечне коригування положення до 40 мм. Це допомагає точніше позиціонувати батарейний блок або інший агрегат під час демонтажу та встановлення.

Конструктивні особливості

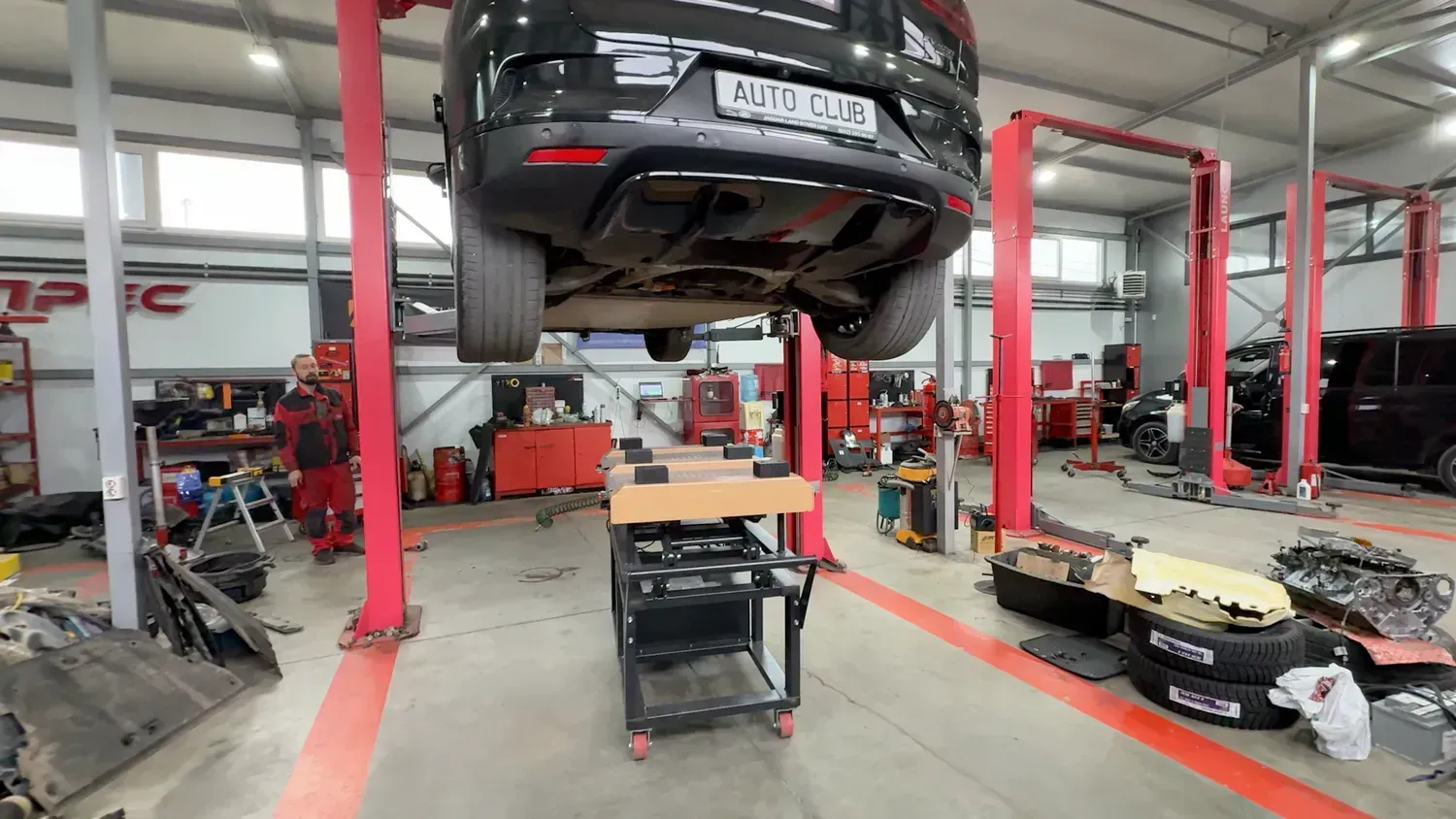

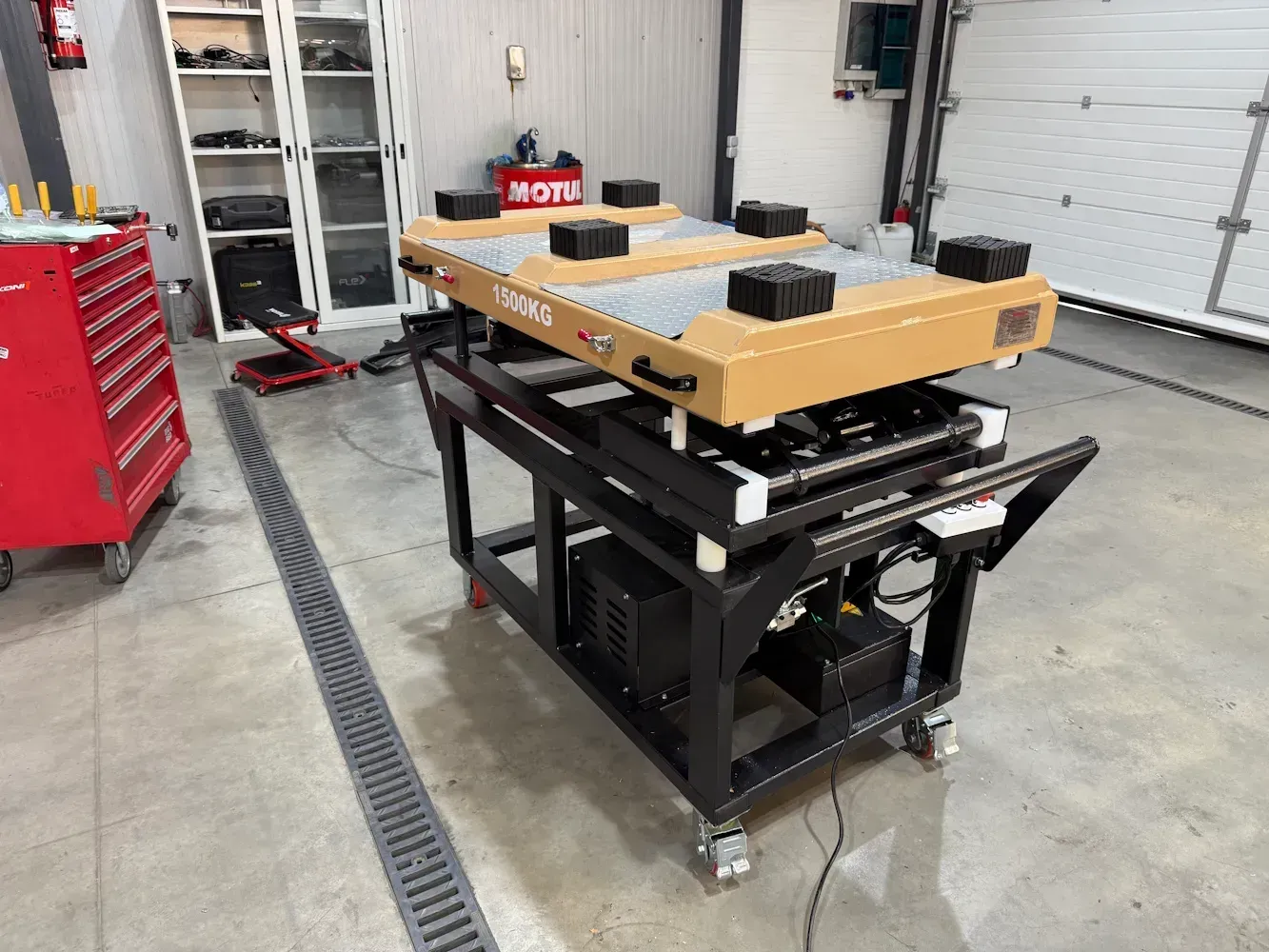

Мобільна підкатна конструкція

TVL-515 оснащений мобільною колісною базою, що дозволяє переміщувати обладнання по рівній твердій поверхні робочої зони. Така конструкція не потребує стаціонарного кріплення до підлоги та дозволяє використовувати підйомник на різних сервісних постах.

Під час роботи колеса необхідно зафіксувати, а обладнання встановити на твердій та рівній поверхні, щоб уникнути зміщення або нахилу під навантаженням.

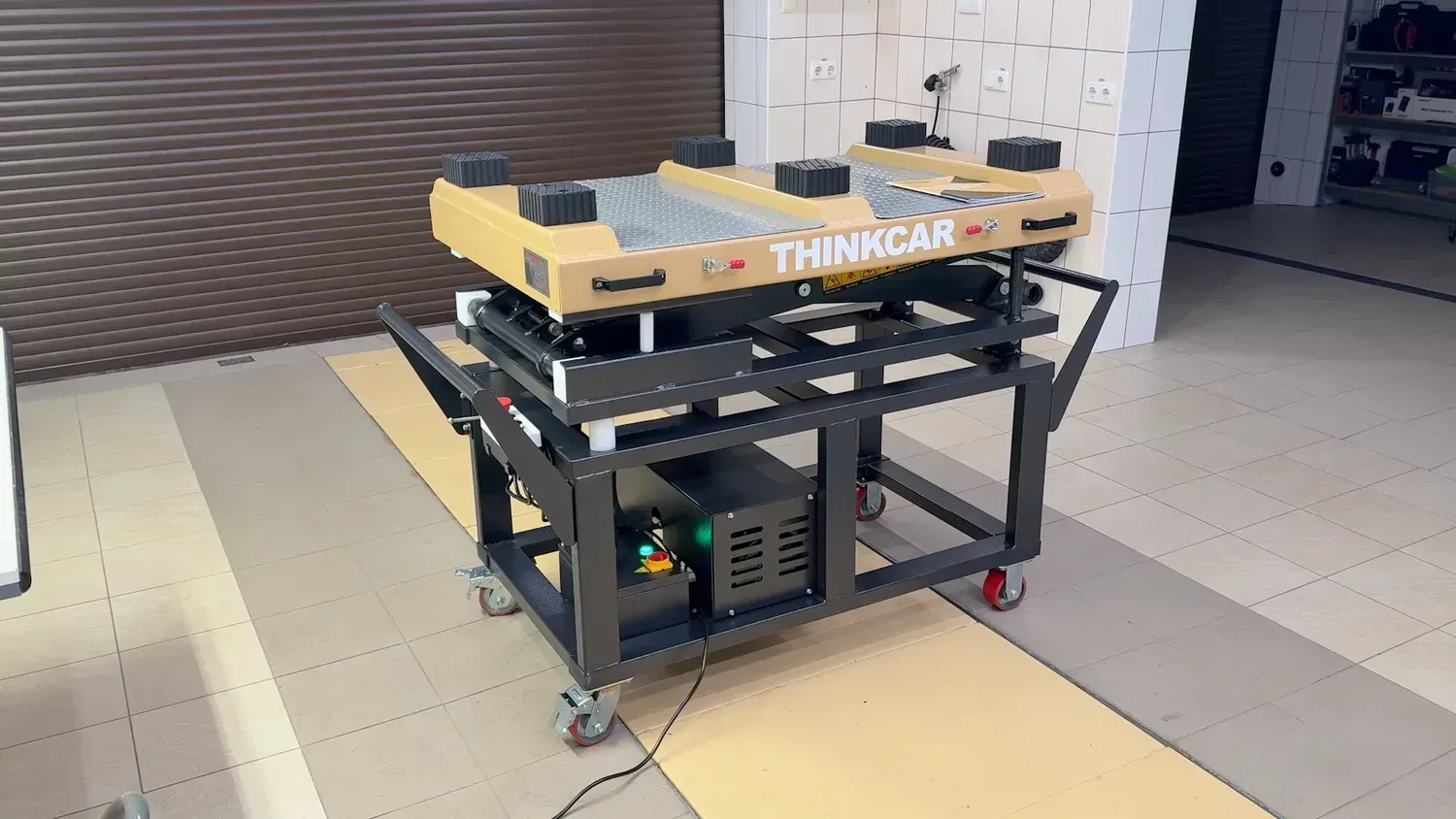

Робоча платформа для батарей та агрегатів

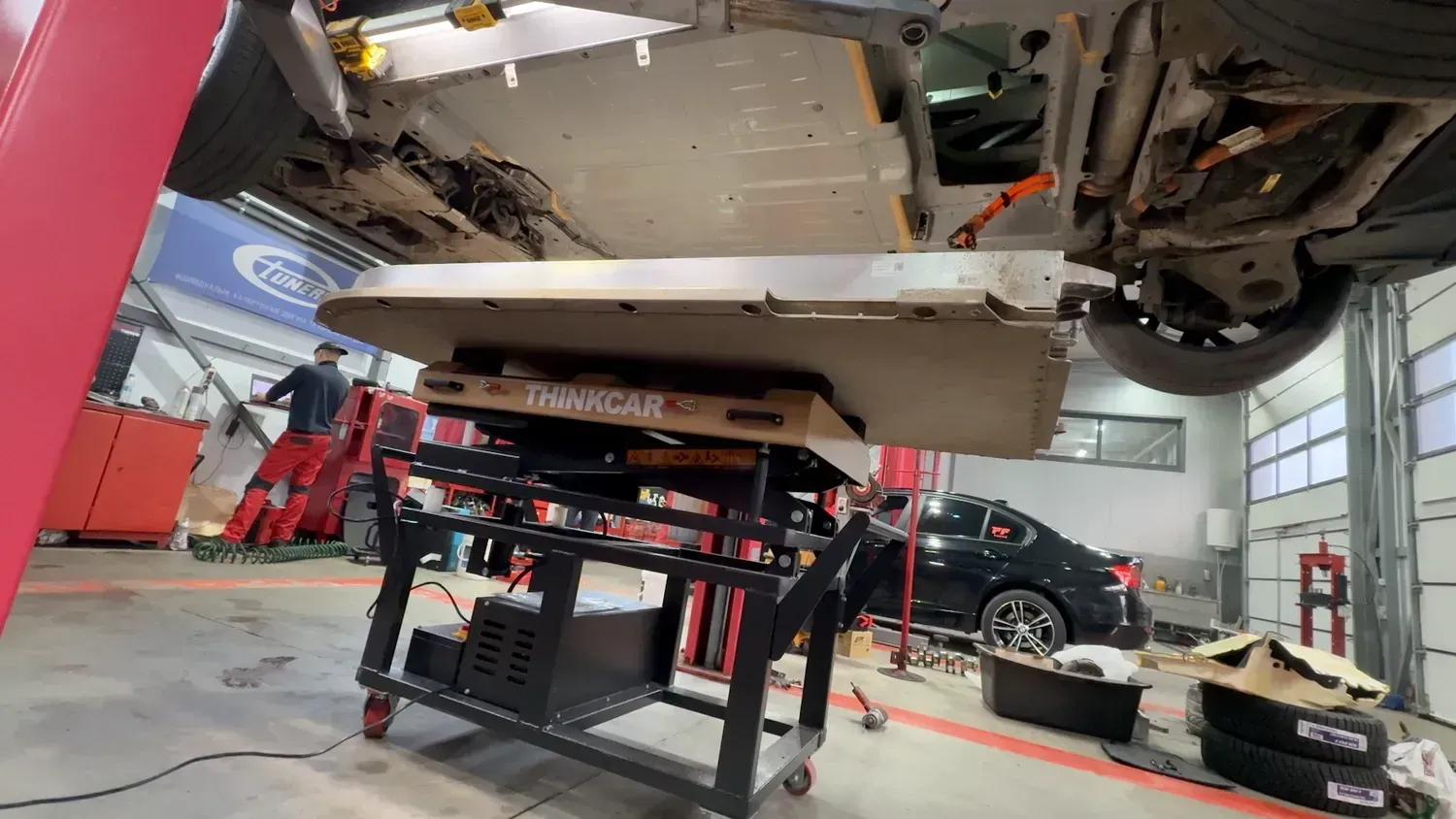

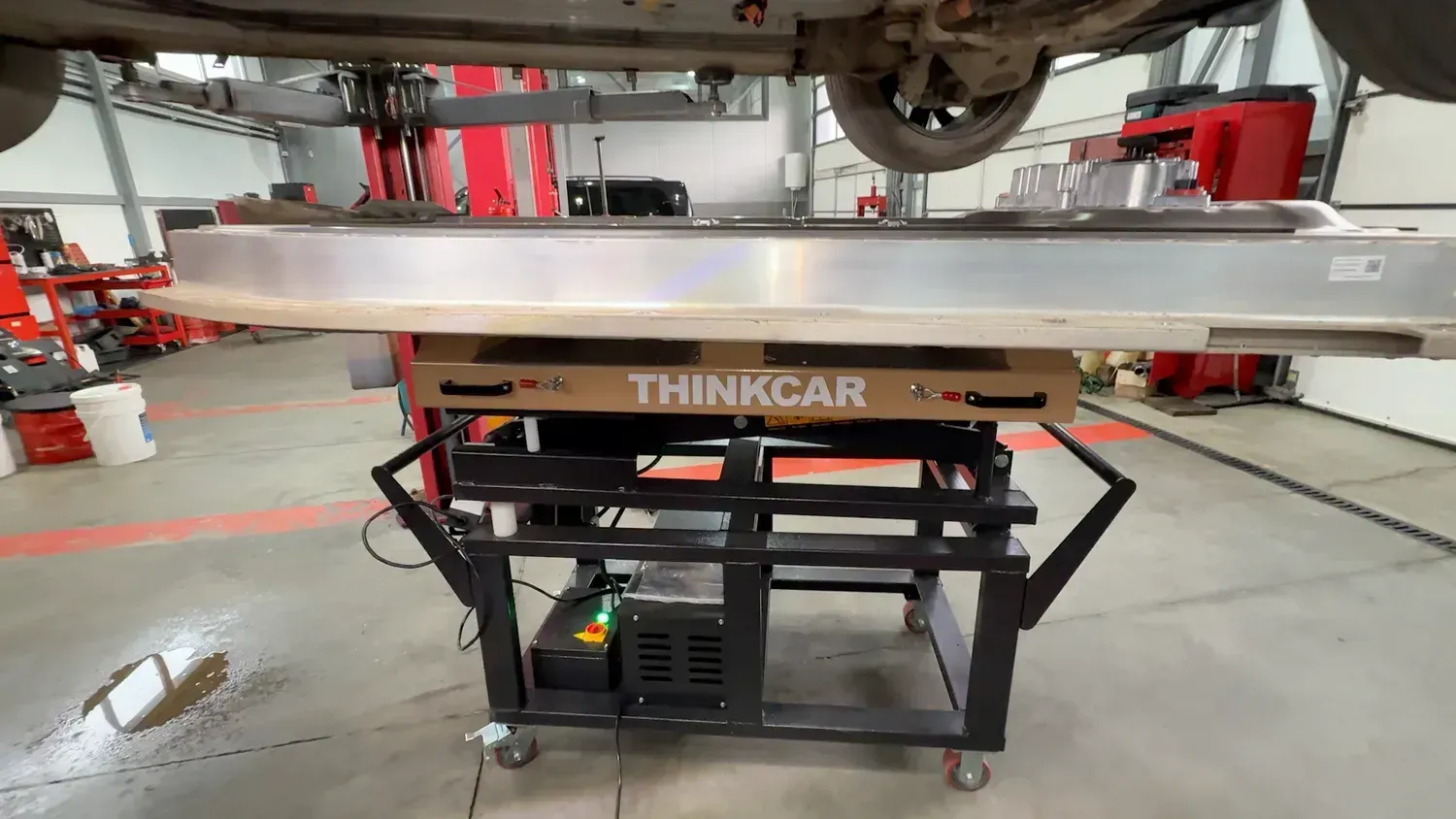

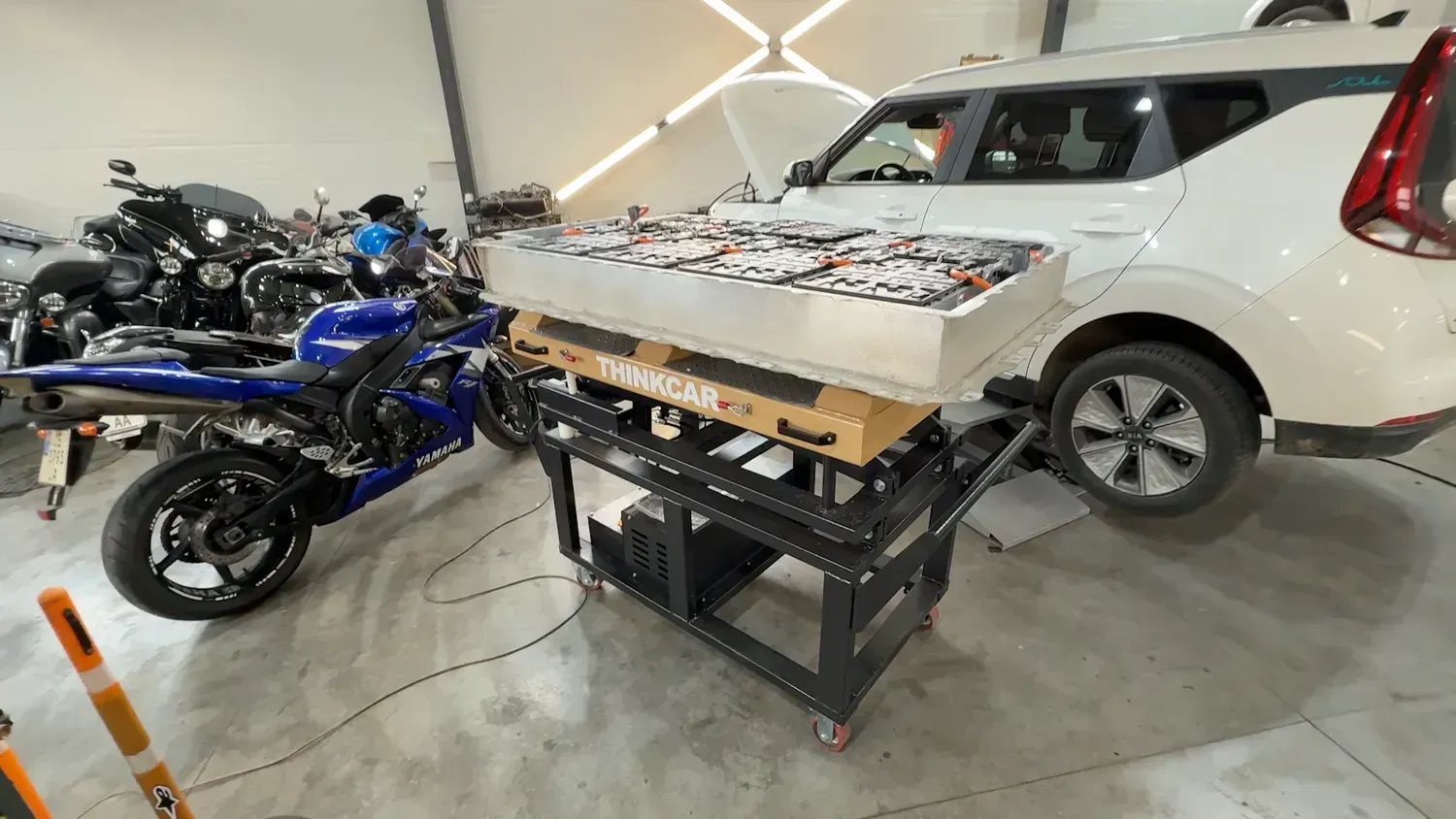

Робоча поверхня TVL-515 має довжину 1250 мм і призначена для розміщення тягових батарей та інших важких автомобільних агрегатів масою до 1500 кг. Конструкція платформи дозволяє точно розташовувати вантаж під час демонтажу та встановлення безпосередньо під автомобілем.

Платформа має спеціальну конструкцію, що полегшує підведення вил навантажувача під час роботи з батарейними блоками. Робочу поверхню також можна демонтувати для транспортування, технічного обслуговування або заміни.

Регулювання нахилу робочої платформи

TVL-515 оснащений допоміжним гідроциліндром для коригування положення робочої платформи. За технічною специфікацією виробника кут нахилу становить не менше 6°.

Регулювання положення допомагає точніше суміщати батарейний блок або інший агрегат із точками встановлення автомобіля. Оператор може окремо керувати допоміжним гідроциліндром за допомогою переносного кнопкового пульта.

Точне позиціонування агрегату

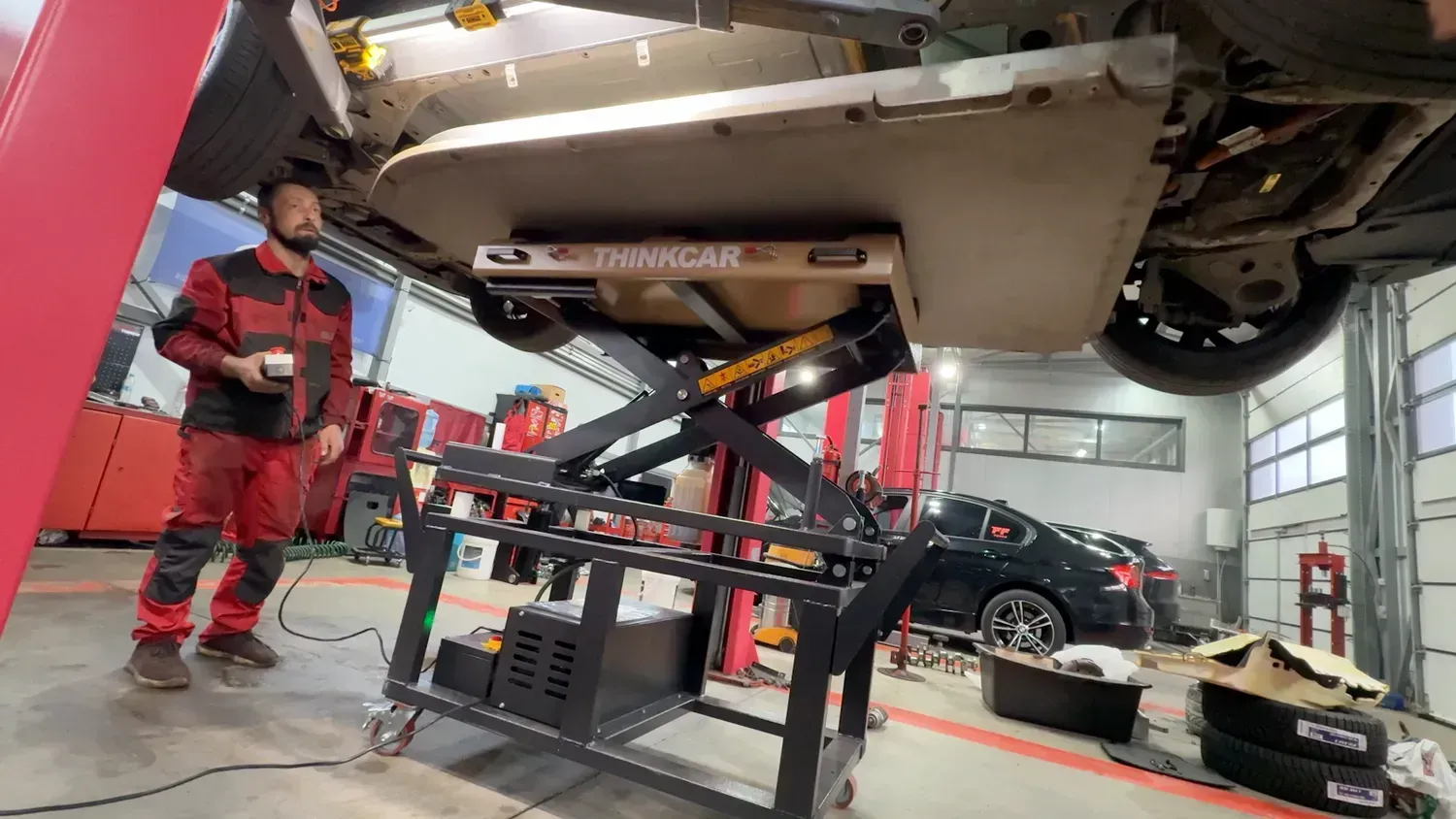

Для точнішого суміщення батарейного блока або іншого агрегату з автомобілем TVL-515 оснащений лазерною системою позиціонування. Перехресний лазер допомагає оператору контролювати положення робочої платформи відносно точок встановлення.

Конструкція також передбачає поперечне коригування положення робочої поверхні на 40 мм, що дозволяє точніше виставити агрегат без необхідності переміщувати весь підйомник.

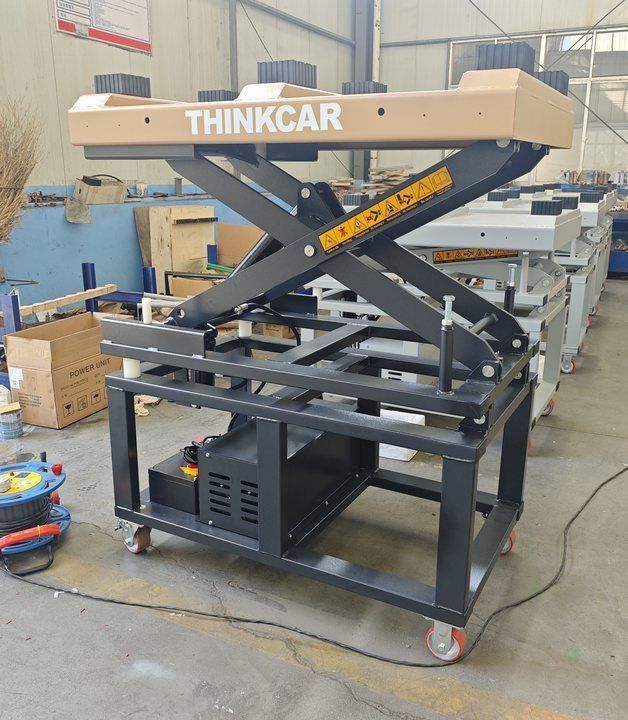

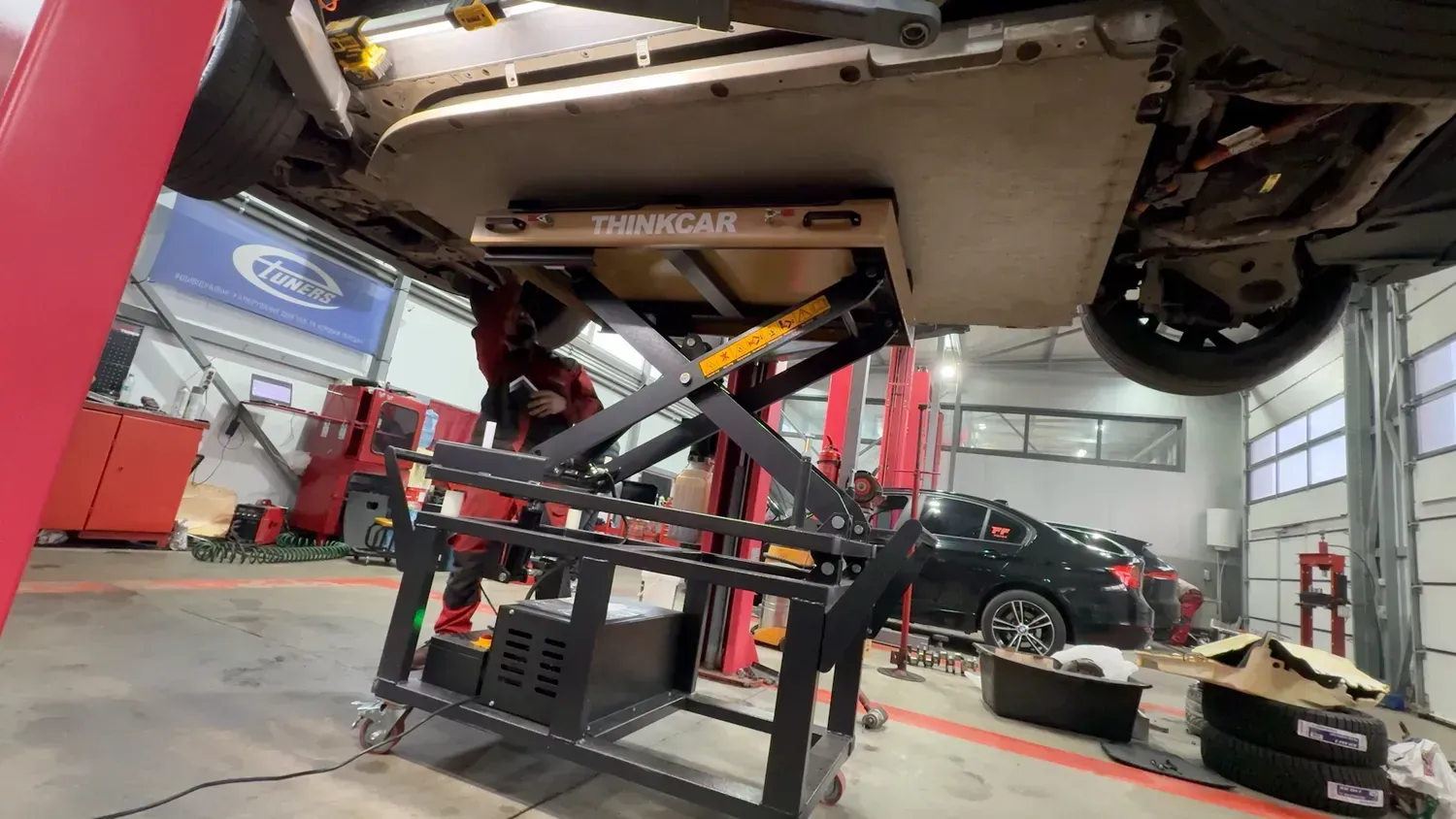

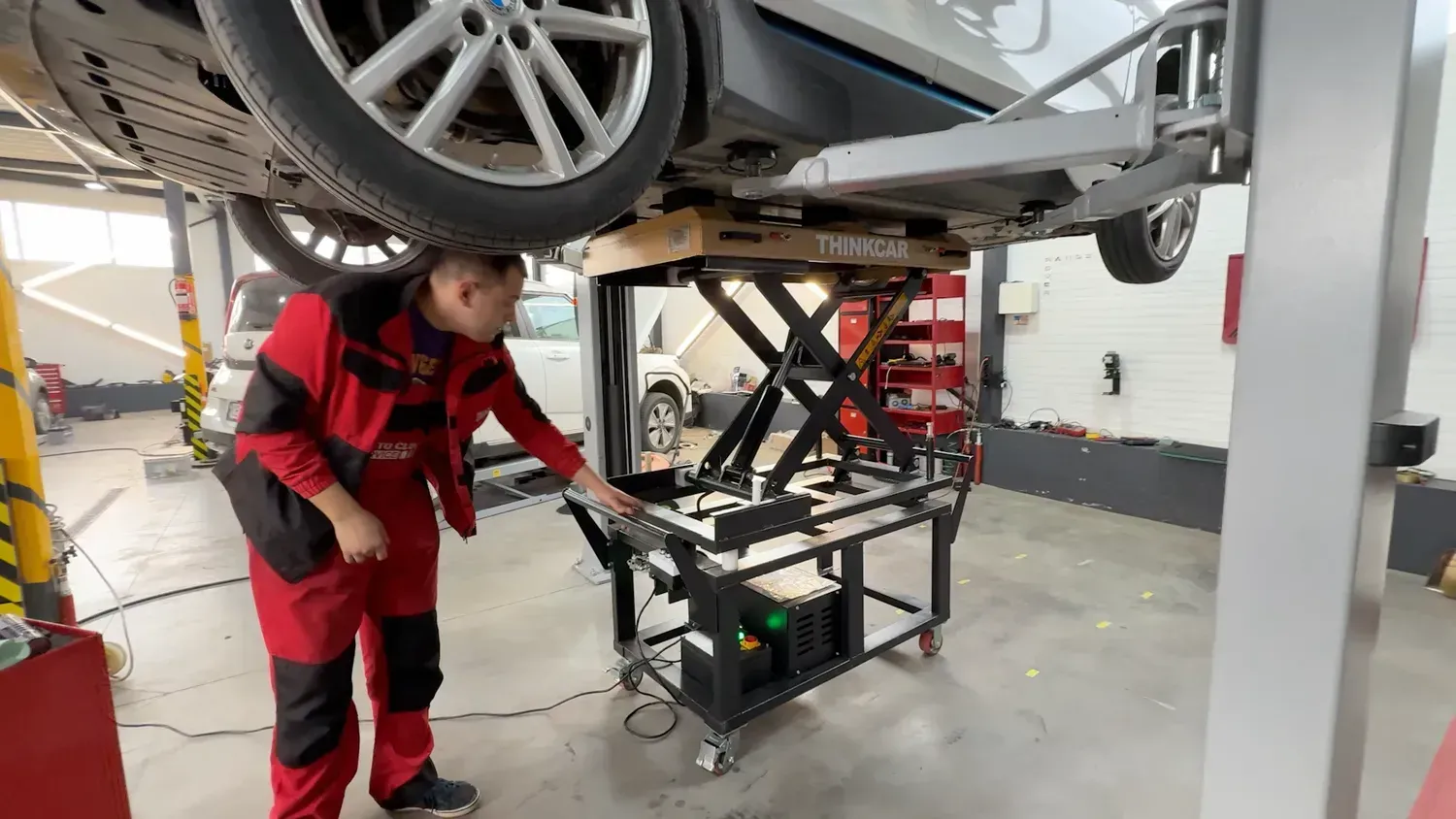

Ножичний механізм підйому

Ножичний механізм TVL-515 забезпечує вертикальне переміщення робочої платформи до максимальної висоти 1850 мм. Основний гідроциліндр приводить у рух підйомний механізм, а балансувальні елементи конструкції забезпечують плавний підйом і опускання платформи.

У рухомих вузлах виробник використовує самозмащувальні підшипники, що зменшує потребу в обслуговуванні та сприяє тривалому ресурсу механізму.

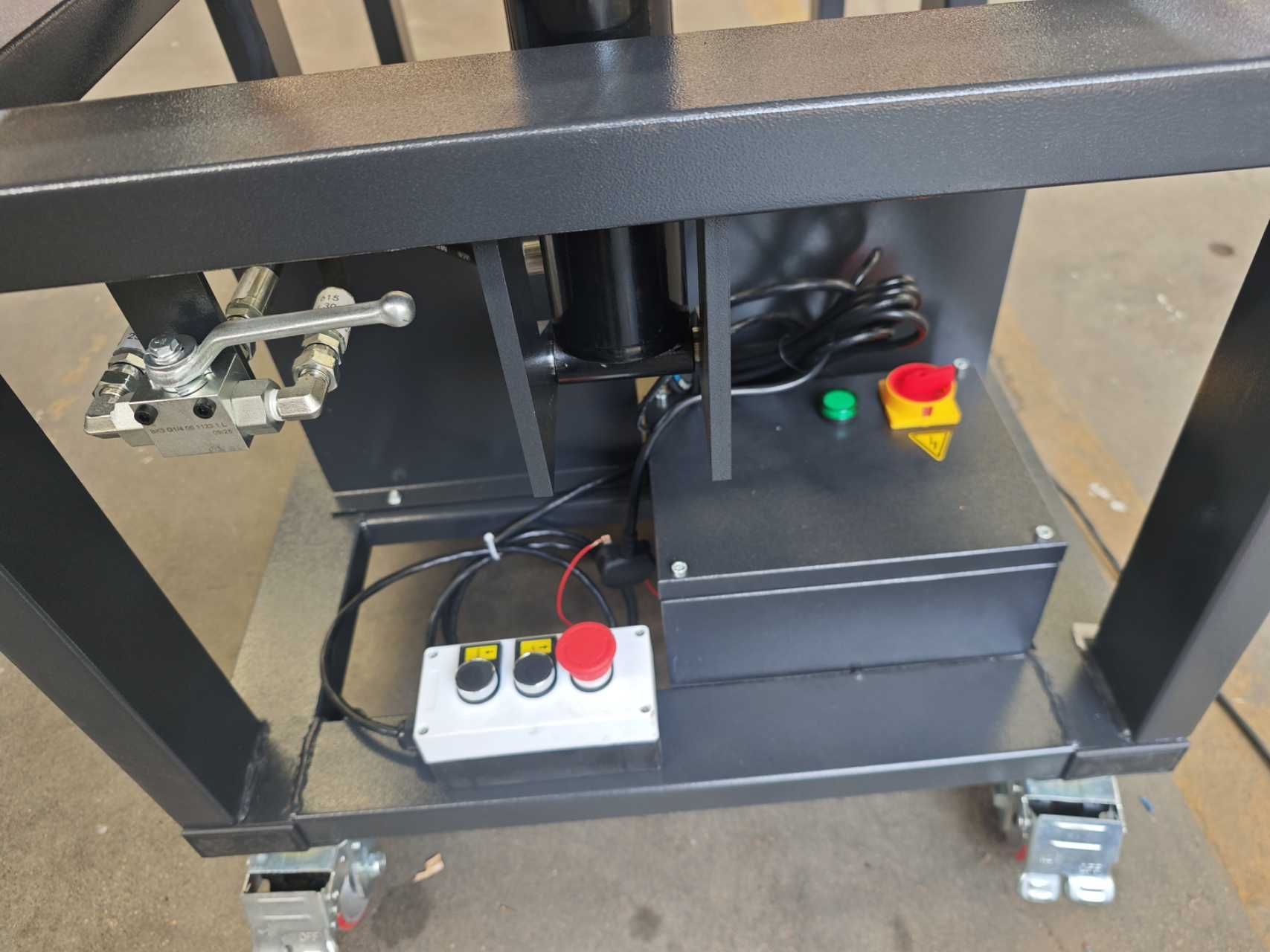

Електрогідравлічна система та керування

TVL-515 оснащений електрогідравлічною системою з основним і допоміжним гідроциліндрами. Електродвигун приводить у дію шестеренчастий насос, який подає гідравлічну оливу до відповідного циліндра через електромагнітні клапани. Основний циліндр відповідає за вертикальний підйом платформи, а допоміжний — за коригування її положення та нахилу.

Керування здійснюється за допомогою переносного кнопкового пульта. Виробник передбачає живлення AC 220 В або AC 380 В залежно від виконання, а для гідравлічної системи рекомендує оливу N32 або N46.

Система безпеки

Thinkcar TVL-515 оснащений механічним зубчастим стопором безпеки, який дозволяє зафіксувати платформу на робочій висоті. Після підйому платформа опускається на механічний стопор і утримується механічно, без необхідності покладатися лише на тиск у гідравлічній системі.

Під час опускання електромагніт розблоковує механізм стопора, після чого платформа може контрольовано опускатися. На переносному пульті також передбачена кнопка аварійної зупинки для негайного припинення роботи обладнання.

Комплектація

Примітка: Фактична комплектація та виконання обладнання можуть відрізнятися залежно від версії живлення та партії постачання. Детальну комплектацію конкретного підйомника рекомендуємо уточнювати перед оформленням замовлення.

У заводській документації Thinkcar для TVL-515 наведено гарантійний строк 3 роки для електронної продукції за умови дотримання правил експлуатації. Thinkcar Україна забезпечує консультаційну та сервісну підтримку, а також допомогу з підбором запасних частин і комплектуючих.

Сертифікація і безпека

Thinkcar TVL-515 зазначений у сертифікаті відповідності Machinery Directive 2006/42/EC для платформи підйому батарей електромобілів. У документі вказано застосування стандартів EN ISO 12100:2010, EN 60204-1:2018 та EN ISO 3691-5:2015+A1:2020.

Вимоги до встановлення та експлуатації

Thinkcar TVL-515 не потребує стаціонарного кріплення до фундаменту. Для роботи обладнання необхідна тверда, рівна та стабільна поверхня, яка запобігає нахилу підйомника під навантаженням. Під час виконання робіт колісні опори необхідно зафіксувати.

Перед введенням в експлуатацію необхідно перевірити надійність кріпильних з'єднань, герметичність гідравлічної системи та правильність електричного підключення. Підйомник може виконуватися під живлення AC 220 В або AC 380 В. Для гідросистеми виробник передбачає використання оливи N32 або N46.

Що потрібно знати перед покупкою?

• Для яких робіт призначений TVL-515?

TVL-515 призначений для демонтажу, встановлення та позиціонування тягових батарей електромобілів, електродвигунів, ДВЗ, коробок передач, приводних мостів, паливних баків, елементів підвіски, підрамників та інших компонентів масою до 1500 кг.

• Чи потрібен спеціальний фундамент?

Ні. TVL-515 має мобільну конструкцію та не потребує стаціонарного анкерного кріплення. Для безпечної роботи потрібна тверда й рівна поверхня, а колісні опори під час виконання операцій необхідно фіксувати.

• Яке живлення потрібне?

TVL-515 доступний у виконаннях для живлення AC 220 В або AC 380 В залежно від модифікації. Перед підключенням необхідно перевірити відповідність електромережі конкретній версії обладнання.

• Чи є доставка та введення в експлуатацію?

Так. Ми здійснюємо доставку по Україні та можемо надати консультацію щодо підготовки обладнання до роботи, підключення та первинного налаштування. Перед замовленням рекомендуємо уточнити версію живлення та комплектацію конкретного TVL-515.

• Як часто потрібно проводити технічне обслуговування?

Після перших шести місяців експлуатації рекомендується очистити бак гідросистеми та замінити гідравлічну оливу. Надалі очищення гідравлічної системи та заміну оливи виробник рекомендує проводити один раз на рік.

Потрібна консультація?

Не впевнені, чи підійде Thinkcar TVL-515 для робіт із тяговими батареями та автомобільними агрегатами на вашому СТО?

Наші спеціалісти допоможуть оцінити типи агрегатів, необхідну вантажопідйомність, робочу висоту та відповідну версію живлення обладнання.

Отримати консультацію спеціаліста

💡 Важливо при виборі: Thinkcar TVL-515 — мобільний електрогідравлічний підйомник вантажопідйомністю 1500 кг, розроблений для демонтажу, встановлення та точного позиціонування тягових батарей електромобілів і важких автомобільних агрегатів. Максимальна висота підйому становить 1850 мм, довжина робочої поверхні — 1250 мм, а конструкція дозволяє коригувати нахил платформи не менше ніж на 6°.

TVL-515 не призначений для підйому автомобіля цілком. Його основне завдання — робота з батарейними блоками, двигунами, коробками передач, підрамниками та іншими агрегатами масою до 1,5 т.
