ThinkCar TVL 436 — Чотиристійковий паркувальний підйомник (3.6 т)

Чому ця модель підходить для щоденної роботи?

Thinkcar TVL-436 розрахований на щоденне використання там, де важливо раціонально використовувати площу приміщення та безпечно розміщувати автомобіль на підйомній платформі. Вантажопідйомність 3600 кг дозволяє працювати з більшістю легкових автомобілів, кросоверів і позашляховиків у межах допустимого навантаження.

Автомобіль заїжджає безпосередньо на дві поздовжні платформи, тому для встановлення не потрібно шукати точки підхоплення кузова, як у двостійкових моделях. Чотиристійкова конструкція забезпечує стабільне положення автомобіля під час підйому та зберігання.

Ключові параметри моделі

Thinkcar TVL-436 — чотиристійковий підйомник для паркування з вантажопідйомністю 3600 кг. Довжина кожної платформи становить 4200 мм, а ширина — 490 мм. Висота підйому становить 1846 мм, при цьому в технічній специфікації виробника окремо зазначена максимальна висота 2026 мм.

Синхронізація конструкції здійснюється за допомогою чотирьох сталевих тросів, які проходять через поперечні балки та фіксуються у верхній частині колон.

Конструктивні особливості

Чотиристійкова конструкція

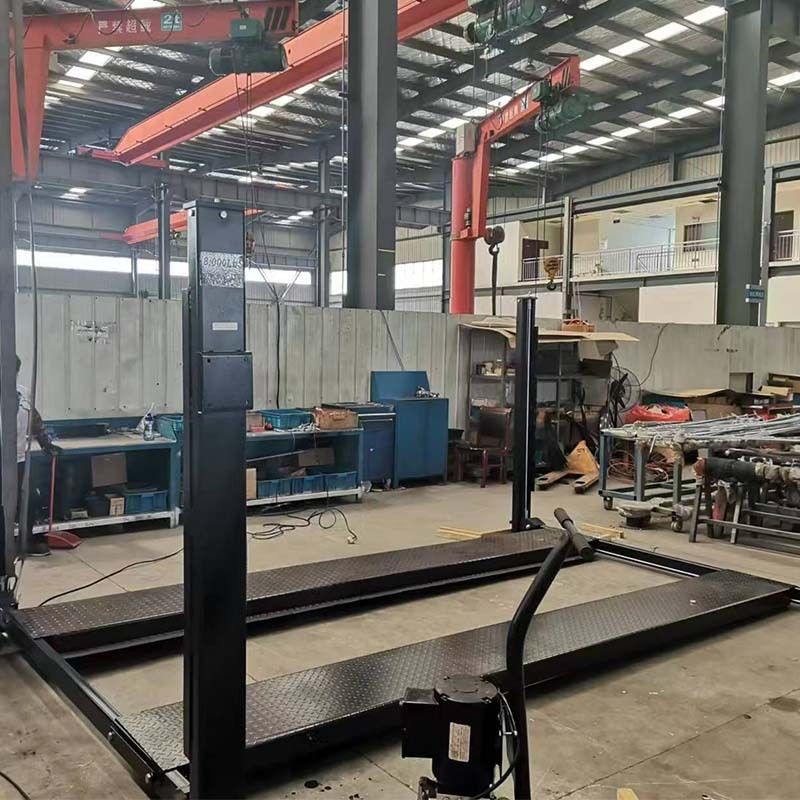

Thinkcar TVL-436 побудований на чотиристійковій конструкції з двома поздовжніми платформами та двома поперечними балками. Автомобіль заїжджає безпосередньо на платформи, тому для встановлення не потрібно позиціонувати підйомні лапи під штатними точками підхоплення. Така схема забезпечує стабільне розміщення автомобіля та робить підйомник зручним для паркування, зберігання й сервісних робіт.

Система синхронізації

Синхронний рух платформ TVL-436 забезпечується системою з чотирьох сталевих тросів. Троси проходять через систему шківів і з'єднують рухомі поперечні балки з чотирма стійками підйомника, забезпечуючи рівномірний підйом конструкції. Правильне натягнення та прокладання тросів є важливою умовою стабільної роботи підйомника, тому їх стан і натяг необхідно періодично контролювати під час технічного обслуговування.

Прямий привід і гідравлічна система

Підйом TVL-436 здійснюється електрогідравлічною системою. Гідроциліндр приводить у рух конструкцію платформ, а система сталевих тросів передає зусилля на чотири стійки, забезпечуючи рівномірний підйом автомобіля.

Підйомник оснащений гідростанцією потужністю 2,2 кВт. Об'єм гідравлічної оливи становить 10 л; для експлуатації виробник рекомендує оливу N32 у холодний період та N46 у теплий.

Система безпеки

У TVL-436 використовується механічна система стопорів, яка фіксує підйомник на робочій висоті та забезпечує додатковий рівень захисту під час роботи під автомобілем. Передні і задні механізми розблокування з'єднані системою тяг, що дозволяє керувати страховочними стопорами з робочої сторони підйомника.

Гідравлічна система додатково оснащена захисним дросельним клапаном, а кінцевий вимикач ходу циліндра обмежує його робочий хід. За даними виробника, конструкція проходить випробування динамічним навантаженням 120% та статичним навантаженням 150%.

Комплектація

Примітка: Фактична комплектація або колір може відрізнятися залежно від модифікації (220 В або 380 В) та партії постачання. Детальну інформацію уточнюйте у менеджера перед оформленням замовлення.

-Гарантія 3 роки.

-Наявність запчастин та швидкий сервіс.

Сертифікація і безпека

Thinkcar TVL-436H зазначений у документі оцінки відповідності для автомобільних підйомників за Machinery Directive 2006/42/EC із застосуванням стандартів EN ISO 12100:2010, EN 1493:2022 та EN 60204-1:2018.

Вимоги до монтажу

Для встановлення Thinkcar TVL-436 необхідна рівна та міцна бетонна основа. Виробник не допускає монтаж підйомника на асфальтовій поверхні. Перед встановленням необхідно перевірити стан основи, рівність майданчика та достатність вільного простору для розміщення чотирьох стійок і безпечного заїзду автомобіля. Загальна довжина TVL-436 становить 5205 мм, а ширина — 2960 мм, тому ці габарити необхідно врахувати ще на етапі планування робочої зони. Електричне підключення обладнання повинно виконуватися кваліфікованим спеціалістом.

Згідно з технічною документацією, рекомендовано фундамент із бетону марки 425, товщиною не менше 200 мм, із застосуванням анкерних болтів M20×160. Перед монтажем бетонна основа повинна повністю набрати міцність, а термін висихання має становити не менше 25 днів. Також важливо забезпечити рівність основи з допустимим відхиленням до 5 мм.

Що потрібно знати перед покупкою?

• Які автомобілі можна підіймати?

Thinkcar TVL-436 розрахований на автомобілі масою до 3600 кг. Дві поздовжні платформи дозволяють працювати з легковими автомобілями, кросоверами та позашляховиками, якщо маса й габарити транспортного засобу відповідають допустимим параметрам підйомника.

Автомобіль заїжджає безпосередньо на платформи, тому перед використанням важливо правильно розташувати його відносно платформ та забезпечити стабільний розподіл навантаження.

• Чи потрібен спеціальний фундамент?

Перед покупкою необхідно перевірити не лише стан бетонної основи, а й розміри робочої зони. TVL-436 має загальну довжину 5205 мм і ширину 2960 мм. Крім власних габаритів підйомника, потрібно залишити достатньо простору для заїзду та виїзду автомобіля, а також безпечного переміщення персоналу навколо обладнання. Підйомник необхідно встановлювати на рівну міцну бетонну основу. Мінімальна товщина бетону — 200 мм, міцність — понад 3000 PSI, допустиме відхилення за рівнем — до 5 мм. Для нової бетонної основи виробник передбачає витримку понад 25 днів.

• Чи є доставка та встановлення?

Так. Ми здійснюємо доставку по Україні та можемо організувати професійний монтаж, введення обладнання в експлуатацію й первинне налаштування. Наші спеціалісти також проконсультують щодо підготовки фундаменту та вимог до місця встановлення. Через габарити та масу конструкції монтаж TVL-436 потребує попередньої підготовки майданчика та правильного складання основних вузлів. Підйомник складається з чотирьох стійок, двох поздовжніх платформ і двох поперечних балок; під час монтажу також встановлюються троси синхронізації, система розблокування стопорів, гідростанція та гідравлічні з'єднання.

• Як часто потрібно проводити технічне обслуговування?

Для безпечної та стабільної роботи TVL-436 необхідно регулярно контролювати стан сталевих тросів, механічних стопорів, гідравлічних з'єднань, платформ, поперечних балок і кріпильних елементів. Перед кожним використанням рекомендується оглядати підйомник на наявність пошкоджень або ознак зношування.

Особливу увагу слід приділяти синхронності роботи конструкції та справності механізмів безпеки. Якщо виявлено несправність або ненормальну роботу обладнання, експлуатацію необхідно припинити до усунення проблеми.

Потрібна консультація?

Не впевнені, чи підійде Thinkcar TVL-436 для вашого гаража, паркінгу або СТО?

Наші спеціалісти допоможуть оцінити необхідні габарити робочої зони, сумісність з автомобілями та основні вимоги до встановлення обладнання.

Отримати консультацію спеціаліста

💡 Важливо при виборі: Thinkcar TVL-436 — чотиристійковий парковочний підйомник вантажопідйомністю 3600 кг із платформами довжиною 4200 мм. Висота підйому становить 1846 мм, загальна довжина конструкції — 5205 мм, ширина — 2960 мм. Перед покупкою важливо переконатися, що розміри приміщення дозволяють комфортно встановити обладнання та забезпечити достатній простір для заїзду автомобіля.

Якщо потрібна більша висота підйому та довші платформи, варто розглянути Thinkcar TVL-436H. У версії 436H висота підйому збільшена до 2100 мм, довжина платформ — до 4622 мм, а загальна довжина конструкції становить 5627 мм.
